Réparation déchirure piéce carbone

More
6 years 9 months ago - 6 years 9 months ago #184899 by gaston64
ben pour l'utilisation du tissu de verre, j'ai un peu suivi tes conseils en page 1 (en bas) ... en partant du fait que je n'ai pas de pompe à vide...
ou alors j'ai mal compris...:dry:

flebas wrote: Le mat "ordinaire" est incompatible avec l'époxy en raison du liant utilisé pour maintenir les fibres, mais de manière générale c'est un matériau à bannir pour toute construction mécaniquement performante, c'est à dire avec des fibres longues et peu de résine. Tu peux utiliser de la fibre de verre sous forme de satin, de sergé, de biaxial et d'UD avec de l'époxy.

Pour l’extérieur, je pense faire une piéce en mousse à la forme pour faire plaquer la fibre carbone... j'ai pas encore réfléchi au moyen de pression pour compresser mais je vais cogiter ça... si vous avec des idées sans recourir à une pompe sous vide...


Vu que c'est dans un angle, tu peux utiliser du verre, la rigidité vient davantage de la géométrie que des matériaux.


Bon, alors, maintenant que c'est fait, et vu que tu me dis que c'est pas forcement grave : question
je peux poser de l'UD carbone pas dessus cette réparation en tissu de verre pour faire le renfort (trait en rouge sur ton schéma) avant de poser un joint congé ???

Pour ce que tu dis ensuite... je cite:
"Si tu mets des fibres UD dans le bon sens, ta réparation sera aussi solide que sous vide, simplement elle sera plus lourde car il y aura plus de résine."

ben, ça me va...
1) je n'investirai pas dans la confection d'une pompe à vide ... 2) si c'est un peu plus lourd, mais aussi costaud, ça roule... (je ne fais pas de régate... )... 3) je veille quand même à faire une pression correcte en serrant avec du scotch... et je pose du tissu d'arrachage... (et je vais passer commande de film séparateur micro perforé et de feutre de drainage pour réduire encore le trop plein de résine)

et donc j'attends tes commentaires sur mon schéma avec double joints congés superposés... gastonnade aléatoire??? ou proposition pas trop farfelue??? :sick:

en tout cas merci à toi pour le temps passé à expliquer... j’apprends beaucoup là... ;)
Last edit: 6 years 9 months ago by gaston64.

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184900 by Julien A.
Sinon pour une pompe à vide, les premiers modèles pour les frigoristes conviennent très bien:
www.amazon.fr/Pompe-%C3%A0-d%C3%A9pressi...rds=pompe+frigoriste

Il faut juste ajouter de chez Sicomin:
- de la bâche: www.boutique-resine-epoxy.fr/accessoires...usion/115-nylex.html
- du tube PE: www.boutique-resine-epoxy.fr/accessoires...ion/185-tube-pe.html
- et surtout le produit miracle, du joint sealtex: www.boutique-resine-epoxy.fr/accessoires...ion/113-sealtex.html

Julien Antier - Breizhskiff Project
International 14 - FRA 1571 - Windshear

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184902 by flebas

gaston64 wrote: ben pour l'utilisation du tissu de verre, j'ai un peu suivi tes conseils en page 1 (en bas) ... ou alors j'ai mal compris...:dry:


Effectivement. Mais c'était au début, on ne connaissait pas l'étendue des dégâts ni l'origine : accident ou défaut de conception ou d'échantillonage. Entre temps il y a eu pas mal de posts, dont celui-ci . J'ai parlé de tissu et d'UD, pour moi il était évident que c'était du carbone mais je n'ai jamais précisé.

Bon, alors, maintenant que c'est fait, et vu que tu me dis que c'est pas forcement grave : question
je peux poser de l'UD carbone pas dessus cette réparation en tissu de verre pour faire le renfort (trait en rouge sur ton schéma) avant de poser un joint congé ???

Oui. Il faut en mettre plusieurs couches en dégradé pour que l'épaisseur au niveau de la fissure soit au moins les 2/3 de l'épaisseur de fibre qui a cassé. 2/3 parce que l'UD est plus solide.

Pour ce que tu dis ensuite... je cite:
"Si tu mets des fibres UD dans le bon sens, ta réparation sera aussi solide que sous vide, simplement elle sera plus lourde car il y aura plus de résine."

ben, ça me va...
1) je n'investirai pas dans la confection d'une pompe à vide ... 2) si c'est un peu plus lourd, mais aussi costaud, ça roule... (je ne fais pas de régate... )... 3) je veille quand même à faire une pression correcte en serrant avec du scotch... et je pose du tissu d'arrachage... (et je vais passer commande de film
séparateur micro perforé et de feutre de drainage pour réduire encore le trop plein de résine)


Il y a des situations où on ne peut pas avoir une imprégnation correcte et un bon contact (sans bulles) sans vide, notamment sur les angles à faible rayon, entrants ou sortant, surtout avec du carbone qui est raide. Là ça devrait aller si tu peux appuyer sur le tissu, mais ce serait plus facile avec une pompe.
The following user(s) said Thank You: gaston64

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184903 by gaston64
merci Flebas... ça sera donc UD Carbone pour renforcer les angles...

j'avais aussi cette question avec tentative de réponse... peut être saugrenue...

gaston64 wrote:
Avec un seul joint congé, en définitive, on est avec un angle un peu plus ouvert... mais ça continuera de tirer fort en haut de la tourelle... même si c'est un peu mieux au niveau répartition des efforts... mais en bas de l'angle, c'est quand même une réparation... moins solide que l'original surtout avec pose sans pompe à vide et par fait un amateur... tiendra, tiendra pas ???

question : Est ce qu'on peut agrandir encore l'angle en posant un deuxième joint congés par dessus le premier, :blink: pour élargie encore l'angle et faire monter le point de tirage un peu plus haut (réduire le porte à faux)...et renforcer ensuite par la face arrière avec des bandes UD un peu en biais pour aller dans le sens du tirage... même avec le trou de nable il y aurait plus de surface d'accrochage...

un truc comme ça...




C'est peut être une grosse aberration... ça risque de faire deux points de tirage sur la joue de tourelle et c'est pas top??? ... j'en sais trop rien... je me pose la question......


ton avis serait éclairant sur ce point

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184904 by flebas
Je peux t'appeler ?

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184905 by gaston64
Sans probléme :
0 six 10 quatre vingt quarante 76..... plutôt vers 12h

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago - 6 years 9 months ago #184908 by flebas
Après réflexion et discussion, voici la méthode préconisée qui annule et remplace les recommandations précédentes.
Toutes les stratifications doivent être faites avec de la fibre de carbone, UD ou tissu. Comme il n'y a pas de vide, procéder en posant 2 ou 3 couches maxi à la fois, avec tissu d'arrachage qu'on enlève avant de poser la couche suivante.

1) Faire un joint congé à 45°, avec de la résine chargée aux microballons et à la silice. Raccordement avec un arrondi sur la tourelle et le plancher, mais la partie à 45° doit être bien plane. La largeur de ce joint mesurée d'avant en arrière sera s'environ 40 à 50 mm. Visuellement la largeur de la bande sans antidérapant à l'arrière du plancher c'est bien.
Eventuellement faire un moule/gabarit avec une plaque sur le tableau AR, et un morceau de polystyrène extrudé à l'avant, collés au double-face.



2) Arrondir les arêtes AV et AR du joint congé de manière à avoir un rayon régulier permettant de plier l'UD parallèlement aux fibres. Un rayon de 4 à 8 mm devrait suffire.

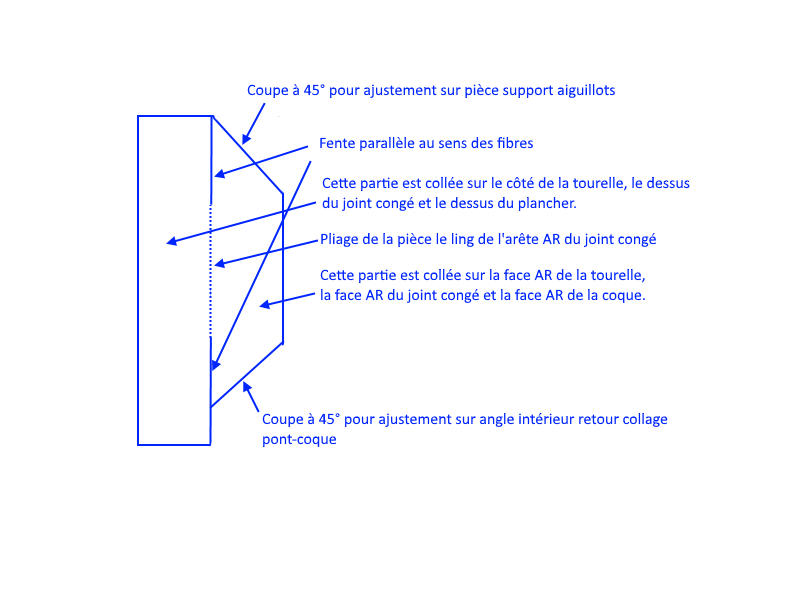

3) stratifier avec des pièces d'UD fendues aux deux extrémités (voir dessin). Faire des pièces de longueur dégressive (-5 mm à 10 mm à chaque couche) pour la partie collée sur le côté de la tourelle et le dessus du joint congé et du pont raccord en douceur. L'épaisseur totale sur le dessus du joint congé doit être d'environ 2 mm. L'autre partie de la pièce est collé sur le tableau AR. Esthétiquement parlant, ce n'est pas nécessaire de faire du dégressif.

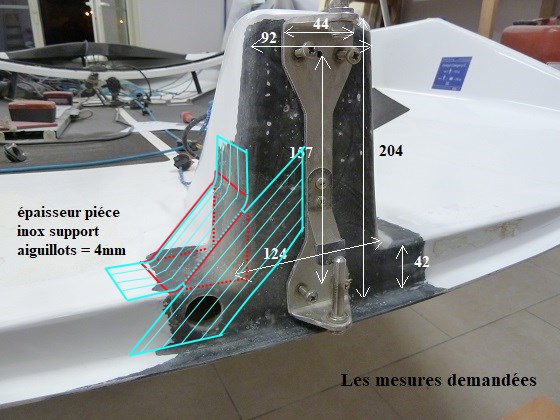

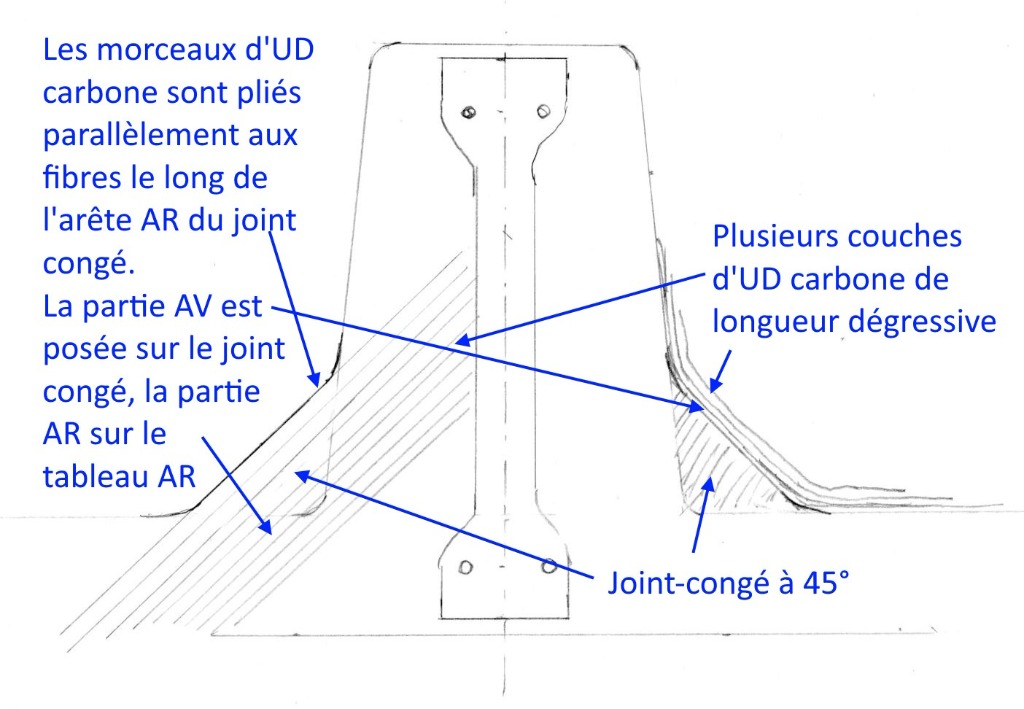

Le joint-congé est en rouge et les morceaux d'UD en bleu clair.


Poncer, mastiquer (résine+microballons) et terminer avec une couche de tissu carbone.
Attachments:
Last edit: 6 years 9 months ago by flebas.
The following user(s) said Thank You: cadre, loloma, Philippe G, RStosec, Sudiste, gaston64

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184909 by cadre
voys avez mis le temps, 4 pages, mais le résultat est très bien. ça sera presque trop solide après ça ;-)

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184911 by ggc

cadre wrote: voys avez mis le temps, 4 pages, mais le résultat est très bien. ça sera presque trop solide après ça ;-)


Ce que je trouve bien sur ces bateaux, c'est que l'hiver tu ne t'ennuies pas....quand la peinture sera fini le lac de Gabas sera rempli ;)

Team Papy's Forty member
The following user(s) said Thank You: gaston64

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184912 by gilles
Alors il ne te reste plus qu'à revendre ton Musto, rien à faire l'hiver !

Si tu veux t'occuper les mois off, achète un vieux IC 10 ........

(en même temps, j'adore ça)

IC10 HELLS BELLS

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago - 6 years 9 months ago #184913 by gaston64
Merci Flebas... super ton schéma... et tes explications.... y'à pu qu'à...

je ferai des photos au fur et à mesure de la progression du travail

pas avant la semaine prochaine... week end chargé niveau boulot

j'aurai appris beaucoup sur la travail carbone... vraiment sympa... ;)
Last edit: 6 years 9 months ago by gaston64.
The following user(s) said Thank You: LarDon, loloma, Philippe G

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184917 by GuyB
ça respire la santé. Ça sera costaud.
Le design d origine est vraiment mal foutu.

RS700 798
RS500 1037
The following user(s) said Thank You: gaston64

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184918 by Ian 23
Je pose ca la, du coup:
www.facebook.com/AlexThomsonRacing/posts/2259041120776594
Ils cherchent un architecte naval chez Hugo Boss racing....
The following user(s) said Thank You: gaston64

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184920 by ggc

gilles wrote: Alors il ne te reste plus qu'à revendre ton Musto, rien à faire l'hiver !

Si tu veux t'occuper les mois off, achète un vieux IC 10 ........

(en même temps, j'adore ça)


49er ou Musto, même combat j'ai rajouté un peu d'anti-dérapent cet hiver mais je dois changé un ou deux élastiques pour être prêt...

Team Papy's Forty member

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184921 by flebas
Si tu en as, tu peux aussi utiliser de la mousse PVC (Airex) ou SAN (Corecell) de densité mini 75 kg/m3 comme garniture pour les joints-congés triangulaires, ce sera plus léger et probablement plus rapide (pas de moule). Les coller à la résine chargée aux microballons.
The following user(s) said Thank You: gaston64

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184922 by gaston64
ben non, j'ai pas...
bon au niveau poids ça va pas chercher dans les kilos supplémentaires... ;)

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago - 6 years 9 months ago #184923 by flebas
Environ 40 g. C'est surtout que ça peut permettre d'aller plus vite.
Last edit: 6 years 9 months ago by flebas.
The following user(s) said Thank You: gaston64

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184924 by GuyB
j'ai une grande plaque d'Airex en 5mm d'epaisseur. Dis moi ce dont tu as besoin, je peux te l'envoyer dans la semaine.

RS700 798
RS500 1037
The following user(s) said Thank You: gaston64

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184925 by gaston64
c'est sympa Guy, mais pour 40gr environs je vais pas batailler... et j'attaque le chantier lundi matin... ;)

Please Log in or Create an account to join the conversation.

More
6 years 9 months ago #184926 by GuyB
ok.

RS700 798
RS500 1037
The following user(s) said Thank You: gaston64

Please Log in or Create an account to join the conversation.
