construction moth int

  • thomas
  • Visitor
  • Visitor
15 years 2 months ago #91733 by thomas
Replied by thomas on topic Re:construction moth int
comme tu dois le savoir le moth n'est pas monotype donc ces informations dépendent de ton bateau:
Si tu veux de l'aide il va te falloir fournir la triangulation de ton gréement.....
Hauteur du capelage,des barres de flèches,position des cadènes et hauteur des cadènes/base de mat.....

Please Log in or Create an account to join the conversation.

More
15 years 1 week ago #93454 by dom
Replied by dom on topic Re:construction moth int
Est-ce-qu'un mothiste a les mesures des emplacements des capelages de leur mat ?

La longueur totale de leur mat aussi ?

J'ai un mat de formula mais il n'est pas assez long il me semble...

Please Log in or Create an account to join the conversation.

  • thomas
  • Visitor
  • Visitor
15 years 1 week ago #93458 by thomas
Replied by thomas on topic Re:construction moth int
Mesure du mat de Little wing en 2004:
LG: 5,34 m
capelage à 1,9 m du haut et axe barre de flèche à 1,72 m du bas.

je pense que sur mon bateau c'est idem j'avais du partir de ce relevé....
mon mat est un mat de planche de 4,90 imcs 28 avec une rallonge custum
donc ton mat ça doit aller....

Please Log in or Create an account to join the conversation.

  • thomas
  • Visitor
  • Visitor
15 years 1 week ago #93459 by thomas
Replied by thomas on topic Re:construction moth int
Si c'est pour ex bateau de christopher son mat était assez long avec une petite rallonge : on avait du vérifier il me semble

Please Log in or Create an account to join the conversation.

More
15 years 1 week ago #93466 by dom
Replied by dom on topic Re:construction moth int
merci Thomas, c'est effectivement l'ancien bateau de Christophe

Une rallonge de mat en alu ca le fait ? Mon mat fait aussi 4.90m

Je vais attaquer la découpe des ailes pour les rendre démontables ainsi que la fabrication du chariot de mise à l'eau...
Au fait, tu prendrais quoi comme grammage pour strater les manchons des ailes ?

A +

Dom

Please Log in or Create an account to join the conversation.

  • thomas
  • Visitor
  • Visitor
15 years 1 week ago #93487 by thomas
Replied by thomas on topic Re:construction moth int
une rallonge en alu pourquoi pas ??? T'as pas plutôt un bout mat en carbone(le reste du bout de la bôme)?

Quant au strates des ailes, je pense qu'il faut que tu refasse toutes les strates du cadre (la peinture avait un peu l'air de cacher la misère).
Tu fais un bateau démontable, si oui tu as prévu de faire comment?

Please Log in or Create an account to join the conversation.

More
15 years 1 week ago #93495 by dom
Replied by dom on topic Re:construction moth int
Tu as pris une rallonge de quelle longueur ?

Oui, j'avais vu que la peinture cachait un peu les strates pourris.

Je voudrais pouvoir démonter les ailes en 4 morceaux ( les 2 tubes longitudinaux, le trapèze avant et le tube arrière) , j'ai aussi les portées des ailes à refaire puisqu'elles ne sont pas du tout adaptées à l'inclinaison des ailes).

Please Log in or Create an account to join the conversation.

More
15 years 6 days ago #93672 by dom
Replied by dom on topic Re:construction moth int
C'est quoi le mieux pour faire la rotule du pied de mat ?
La partie mâle coté mat ou coté bateau ? J'ai déjà vu l'un et l'autre. Il y en a un mieux que l'autre ?

J'ai vu une rallonge de pied de mat en carbone pour la modique somme de......280€ :P :P :P

Une ralonge en alu ira très bien je pense (au moins au début).

Thomas, as-tu fais les ailes démontables sur ton little wing ?
Une adresse de quelqu'un qui fait des trampolines sur mesure ?

Please Log in or Create an account to join the conversation.

More
15 years 6 days ago #93674 by damienlh
Replied by damienlh on topic Re:construction moth int
pour les trampolines, si tu vas voir un voilier il devrait pouvoir te faire ca.
Donne lui juste des infos sur la taille et la coupe que tu desires.

Riding the wind - Fly on Little Wing

Please Log in or Create an account to join the conversation.

More
15 years 6 days ago #93676 by Chris
Replied by Chris on topic Re:construction moth int

Une ralonge en alu ira très bien je pense (au moins au début).

... vu le prix de la version carbone, ça fait très très cher la chasse au gramme superflu ... ;evil;

et si tu nous faisait des photos avant de tout "commencer", qu'on se rende bien compte du boulot que tu auras accompli quand il sera tout joli sur l'eau !!! thumbsup;

pour les trampos, (on m'a parlé de Dacron éventuellement, léger, pas trop cher, solide ?)

Please Log in or Create an account to join the conversation.

  • thomas
  • Visitor
  • Visitor
15 years 6 days ago #93695 by thomas
Replied by thomas on topic Re:construction moth int
Quand je dis rallonge, c'est pas un truc de planche, c'est un bout de tube(un bout de mat) ou un truc que tu moules sur un mandrin, vu la lg c'est pas trop dur à faire.....
oui mon bateau est démontable - tu peux jeter un œil sur mon album dans facebook , je vais rajouter le plan des ailes et du principe de montage.
En effet n'importe quel voilier pourra te faire les trampos, prévois bien le système d'attache et surtout faire léger..................
Sur mon bateau la partie mâle du système de rotation du mat est sur la coque et en Alu ; la partie horizontale est en nylon, idem pour la base de la rallonge.

Please Log in or Create an account to join the conversation.

More
15 years 6 days ago #93703 by dom
Replied by dom on topic Re:construction moth int
Les photos sont déjà faites...

Je vais voir si je peux utiliser le reste de la bome pour faire la rallonge de mat.

Quel grammage pour le dacron des trampo ?

Please Log in or Create an account to join the conversation.

More
15 years 6 days ago #93704 by Janette
Replied by Janette on topic Re:construction moth int
Salut dom,

sur mon moth (un hungry tiger), la partie mâle du systeme de pied de mât est sur le mât : j'y vois un petit inconvénient. J'ai fais un taud et ça aurait été bien pratique de pourvoir enfiler un oeillet dans la partie mâle du pied de mât à chaque fois que je place le taud...au lieu de ça je joue à cache-cache avec mon mât pour le replacer dans l'oeillet et la partie femelle après avoir placer mon taud.

Pour ce qui est des mesures de mon mât, ce sont exactement celles que t'a filer thomas.

Please Log in or Create an account to join the conversation.

More
15 years 6 days ago #93717 by La Marmotte
heureusement que tu n a pas poste hier, j imagine la reaction de M... &co from paris !

geek; RS 400 970 with a purple Hull !

Please Log in or Create an account to join the conversation.

More
15 years 4 days ago #93809 by dom
Replied by dom on topic Re:construction moth int
Merci Thomas pour le croquis.

J'ai trouvé un revendeur d'époxy et de carbone à coté de chez moi. Je pense prendre du croisé en 250gr pour restrater les jonctions des tubes des ailes.

Please Log in or Create an account to join the conversation.

More
15 years 2 days ago #93850 by dom
Replied by dom on topic Re:construction moth int
Premières heures de travail sur le moth...
Ponçage de la coque
J'ai aussi virer les morceaux de CP qui servaient de portées pour les ailes.
J'ai commencé à poncer les jonctions des tubes des ailes et le safran pour enlever cette horrible peinture orange fluo....

Maintenant il me faut de la résine (celle qui me restait est morte...) et de la toile.

Photos à suivre

Please Log in or Create an account to join the conversation.

More
15 years 1 day ago #93864 by dom
Replied by dom on topic Re:construction moth int
Comme promis :

Please Log in or Create an account to join the conversation.

More
15 years 1 day ago #93865 by dom
Replied by dom on topic Re:construction moth int

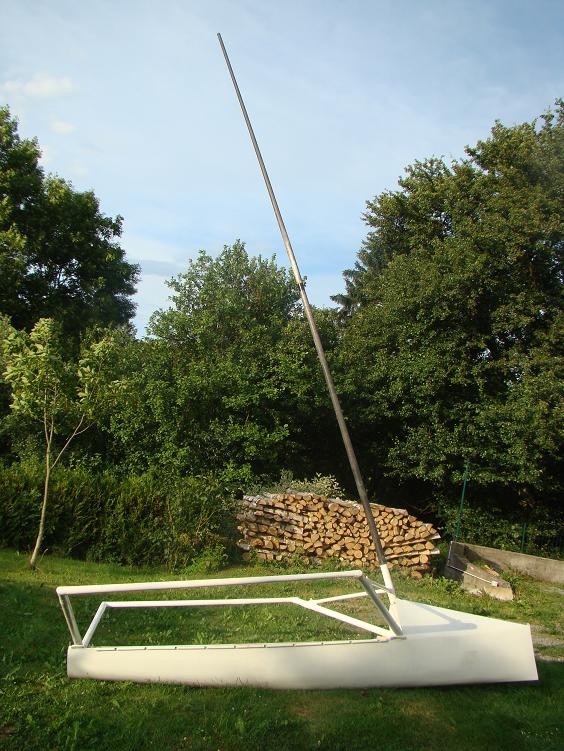

Bon, maintenant ca devrait le faire :
Attachments:

Please Log in or Create an account to join the conversation.

More
15 years 1 day ago #93866 by dom
Replied by dom on topic Re:construction moth int

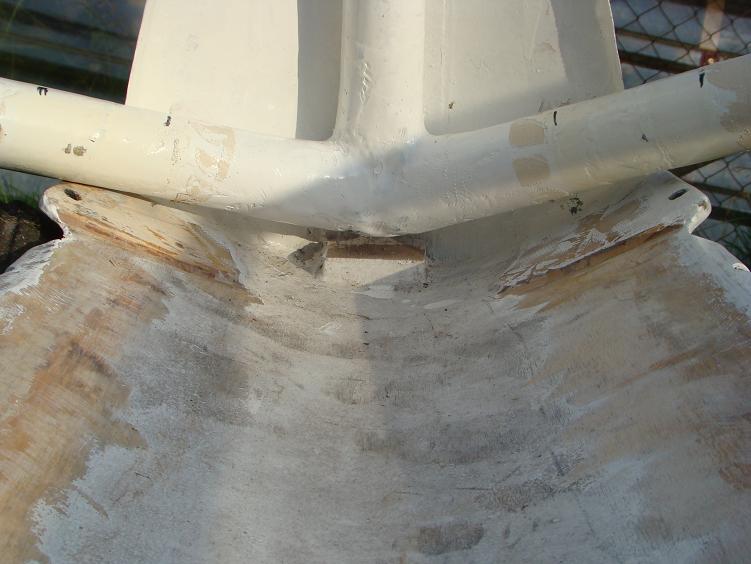

le pied de mat avec les portées des ailes à refaire :
Attachments:

Please Log in or Create an account to join the conversation.

More
15 years 1 day ago #93867 by dom
Replied by dom on topic Re:construction moth int

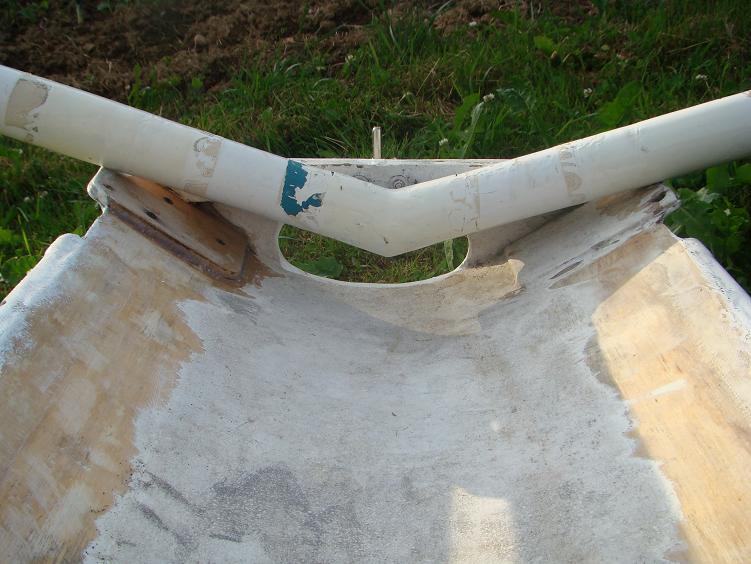

Idem à l'arrière :
Attachments:

Please Log in or Create an account to join the conversation.
