Si je comprends bien, les deux poutres font 67mm de haut avec les mêmes échantillonnages que pour des poutres de 80mm ?

Oui, 67 mm de hauteur entre glissières, c'est ce qui rend la fabrication le plus facile. Pour l'instant j'ai gardé les mêmes échantillonnages, ça donne une flèche de 3 mm avec un barreur de 90 kg en bout de banc. On peut faire plus rigide mais c'est plus lourd.
Il faut que je fasse d'autres calculs en faisant varier les échantillonnages et la largeur de poutre.
Si on s'oriente vers des peaux épaisses, ta mousse PSE pourrait suffire comme âme. Connais-tu ses caractéristiques mécaniques (résistance à la compression et au cisaillement) ?

@Gilles : tu comptes garder ce banc ?
si tu comptes l'alleger, il y a des chances que tu optes pour un autre profil....

azerty wrote: @Gilles : tu comptes garder ce banc ?
si tu comptes l'alleger, il y a des chances que tu optes pour un autre profil....

Oui, car, pour le coup, ses 9.5kgs me sont bien utiles pour tenir le batal dans la brise....

flebas wrote: Si on s'oriente vers des peaux épaisses, ta mousse PSE pourrait suffire comme âme. Connais-tu ses caractéristiques mécaniques (résistance à la compression et au cisaillement) ?

non, c'est du matos de magazin de brico (brico dépo) pour l'isolation...

Alors on va rester sur de la mousse PVC, sauf si tu es joueur.
Ame de section 20x67 pour les poutres.

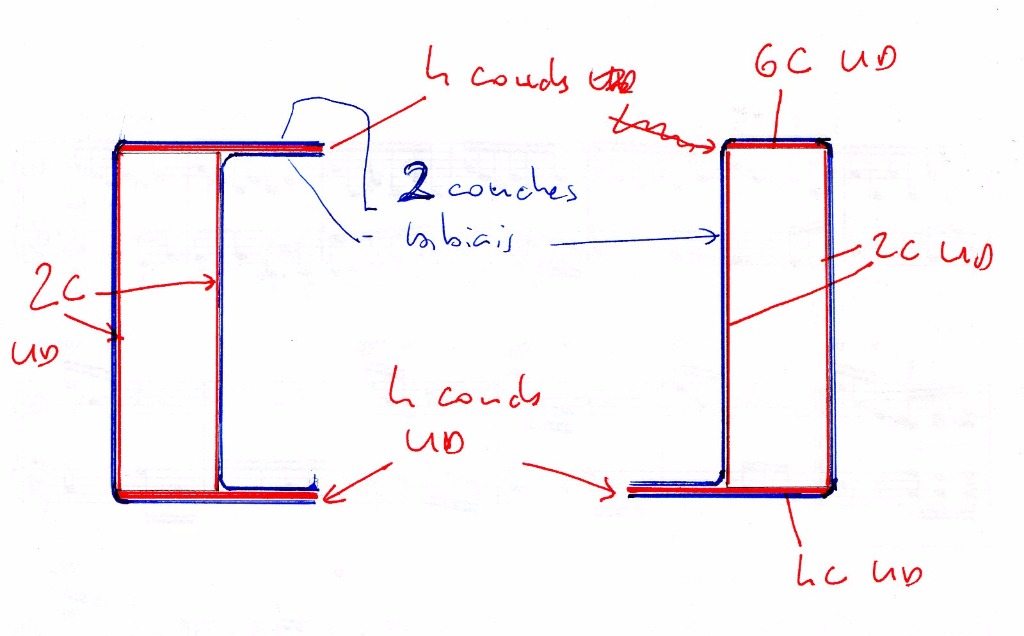

Modification de l'échantillonnage :
2 couches de bibiais au lieu de 3 (bleu)
4 couches d'UD sur les faces horizontales (rouge) sauf face supérieure de la poutre AR
6 couches d'UD sur la face horizontale supérieure de la poutre AR (sans glissière)
2 couches d'UD sur les faces verticales (nouveau)
On arrive à environ 1 kg pour les deux poutres avec les glissières, et 1.6/1.8 mm de flèche maxi avec 90 kg en bout de banc.
Probablement moins car j'ai fait les calculs avec du tissu et non de l'UD.

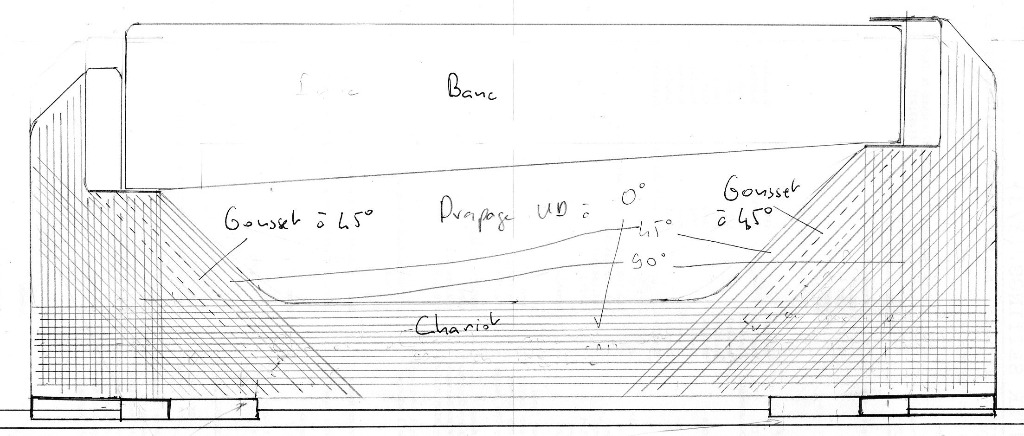

Les supports latéraux :

Drapage de chaque coté :
3 rubans UD selon le schéma
1 couche bibiais
Remplacer la mousse par de la résine chargée avec avec microballons au niveau des vis de fixation des chariots de rail.

nickel !

la bande UD que j'ai fait 50mm de large. As-tu une idée pour les poutres qui font 67mm. 2 bandes de 34 ou 2 bandes de 50 qui se superposent?

Autre question: ne serait-ce pas plus solide de fixer les chariots inox non pas dans la tranche de la mousse mais avec des écrous qui traversent les supports latéraux perpendiculairement en fabriquant un U qui serait fixé au chariot inox avec des boulons aussi?

Chariot inox, U fixé dessus et écrous qui traversent les supports latéraux?

gilles wrote: la bande UD que j'ai fait 50mm de large. As-tu une idée pour les poutres qui font 67mm. 2 bandes de 34 ou 2 bandes de 50 qui se superposent?

Peu importe, tu colles les bandes bord à bord jusqu'à ce que ça fasse la largeur : 50 + 17, 33 + 34, 16 + 50. Pas de superposition car elle se fera au milieu et la poutre ne travaille pas à cet endroit (fibre neutre).

Autre question: ne serait-ce pas plus solide de fixer les chariots inox non pas dans la tranche de la mousse mais avec des écrous qui traversent les supports latéraux perpendiculairement en fabriquant un U qui serait fixé au chariot inox avec des boulons aussi?

Chariot inox, U fixé dessus et écrous qui traversent les supports latéraux?

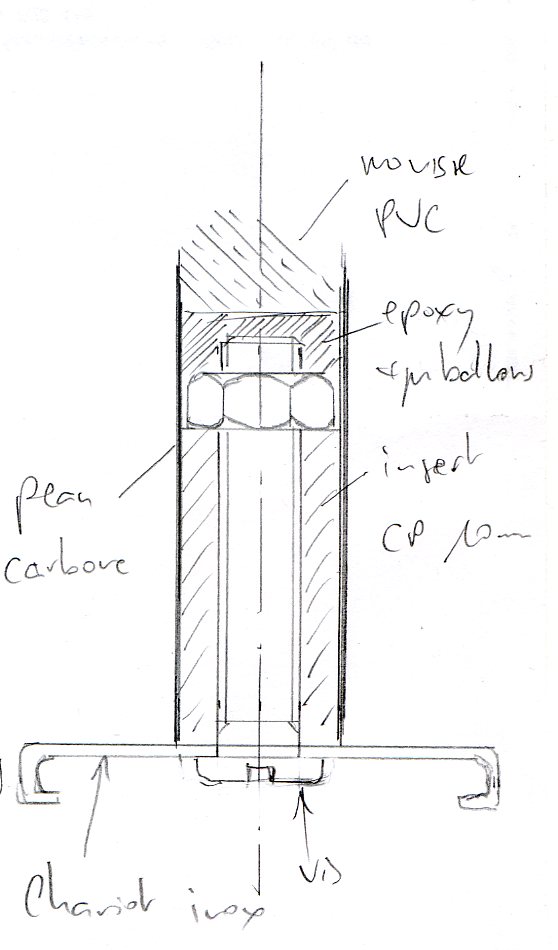

Les supports latéraux ne sont pas très résistants à ce genre de sollicitation, et ça va être relativement lourd en raison des U en inox. La meilleure solution serait de mettre des inserts à la place de la mousse au niveau de la portée des chariots. En mode économique, tu mets un morceau de contreplaqué de 10, percé puis époxyfié, sur lequel tu colles des écrous. Tu colles le tout à la mousse de l'âme avec de la résine chargée aux microballons avant de stratifier les peaux. Tu laisses des vis en place (enduites de cire ou de démoulant) pendant le collage aux microballons, pour que la résine ne rentre pas dans les écrous et que les écrous restent bien positionnés.

Si j'ai bien fait le point...ya pluka!

Encore une question: qu'est-cev qui sera le plus solide comme renfort: la résine chargée (avec des vis pour fixer les chariots inox je suppose) ou le montage avec du CP (voir du red cédar?)et des ecrous noyés ?

merci en core mille fois pour tousd ce boulot.

Quel genre de vin aimes-tu?

L'insert en CP sera plus solide, surtout en raison des écrous noyés, et plus facile à réaliser. Le red cedar ou du samba fait l'affaire, du moment qu'il est bien imprégné d'époxy pour ne pas pourrir et que la hauteur est assez importante pour avoir une bonne surface de collage sur les peaux. Tu peux aussi mettre des écrous à embase dont la rondelle intégrée donne une plus grande surface d'appui.
Pour la strat, il faut :
1) passer un coup d'aspirateur sur la mousse si tu l'as poncée (notamment pour arrondir les angles)
2) avoir des arrondis partout afin que le tissu adhère bien sur la mousse
3) enduire la mousse avec un mélange résine+microsphères de verre pour boucher les alvéoles afin que la mousse n'absorbe pas trop de résine
4) mettre un tissu d'arrachage sur la dernière couche pour ne pas avoir trop de résine et pour avoir une bonne accroche quand tu fais la pièce en plusieurs fois

Pour le vin je préfère que tu attendes le retour de ta première nav, les conseilleurs ne sont pas les payeurs. Si ça se passe bien, du Bourgogne rouge (j'aime bien les autres aussi).

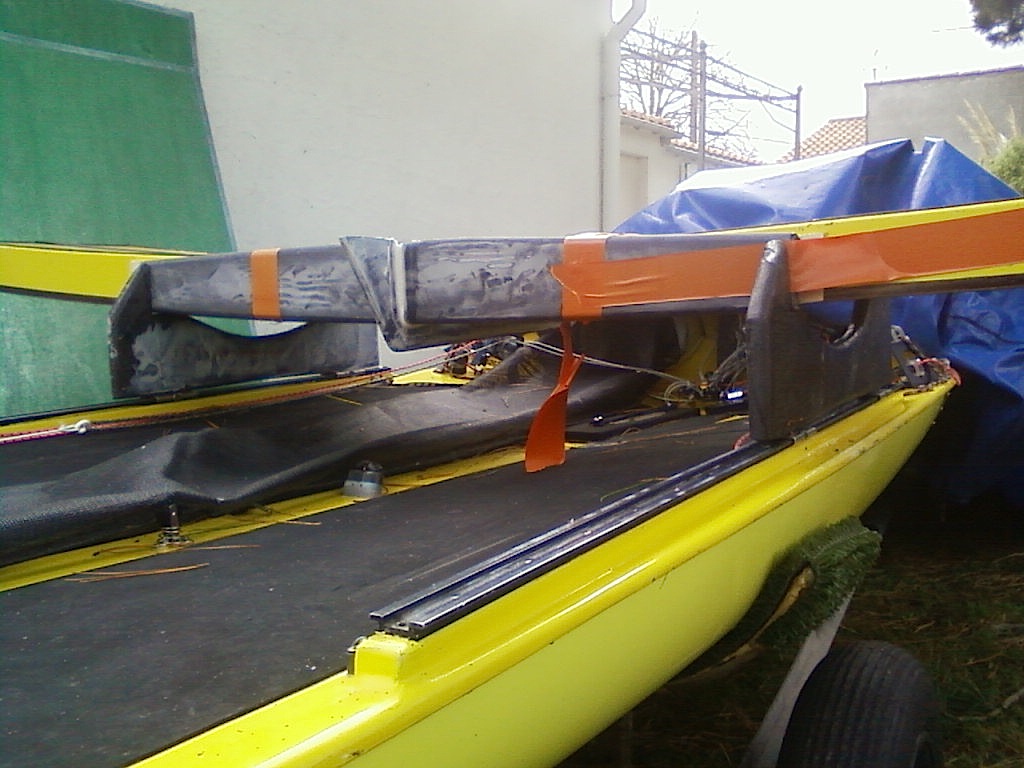

bon, projet bien avancé. Finition des pièces avant montage mais impératif de faire une pose......

J'ai une magnifique dermatite de contact due à la poussière de carbone...je pourrai tourner dans le hobbit sans maquillage, je ressemble à un orque, toute la peau de mon visage est gonflée, boursouflée et rouge et ça brule, ça démange !

je ne mets pas de photo....

Bref, si vous travaillez du carbone un jour: gants, manches longues, cagoule ou teeshirt sur la tête, lunettes de ski et masque avec filtres: pas de peau qui dépasse et qui sera attaquée par les fibres de 3 microns qui volent partout pendant le ponçage.

je vais remettre de la pommade.

pas de soucis pour moi au niveau allergique, mais je travaille aussi sur une table aspirante, donc au final peu de poussières qui volent. Mais masque de qualité obligatoire ( à cartouche dans mon cas, et aucune trace noire quand on se mouche, très important)

L'époxy est allergisant. Tu peux faire le ponçage à l'eau pour limiter les dégâts.

bonne idée , merci.

carbon wador

Effectivement, t'as les yeux un peu rouges là :lol:

gilles wrote: carbon wador

J'essuie ton père... :whistle:

work in progress...

les ravages de l'époxy : et ça brule, on dort beaucoup moins bien.....

et non, ...ce n'est pas mon visage habituel.
