Pvc et carbone

More
8 years 10 months ago #172077 by Philippe G
Pvc et carbone was created by Philippe G
Ça n 'a rien a voir avec les bateaux mais c'est quand même un peu bricole :

Pour réaliser un mobile géant (balancier 5m50) avec un contre poids de 5 kg, est il envisageable d"enfiler un tube pvc de 40 mm dans une tresse carbone du même diamètre pour rigidifier le tube et éviter la flexion ?
Le carbone + résine accroche t il sur du tube pvc ?
rs 700 - rs 200

Please Log in or Create an account to join the conversation.

More
8 years 10 months ago #172078 by Fréd
Replied by Fréd on topic Pvc et carbone
Oui, ça me semble tout à fait jouable.
Fréd
Le nouveau Croc' est arrivé, vraiment heureux de retrouver tout le monde sur l'eau !
[img

Please Log in or Create an account to join the conversation.

More
8 years 10 months ago #172084 by flebas
Replied by flebas on topic Pvc et carbone
Je ne suis pas convaincu de la qualité du collage entre le tube PVC et la résine époxy, mais vu la différence de module d'élasticité, le PVC ne va quasiment pas travailler, il va juste servir de moule mâle. Choisis un tube le plus mince et le plus léger possible si tu pars sur cette solution, mais à mon avis ce serait mieux de partir sur quelque chose d'homogène.
A quelles distances des extrémités s'exercent les efforts ?

Please Log in or Create an account to join the conversation.

More
8 years 10 months ago - 8 years 10 months ago #172102 by Philippe G
Replied by Philippe G on topic Pvc et carbone
A 3m50 de l’extrémité
Faut il plusieurs couches de tresse carbone ?
Au total le mobile composé de ses différents tubes devrait peser 45 kg. Faut il renforcer le tube aux points de liaison ?
Le but bien sûr est que ce soit beau,solide et pas cher.

Merci pour vos conseils
rs 700 - rs 200
Last edit: 8 years 10 months ago by Philippe G.

Please Log in or Create an account to join the conversation.

More
8 years 10 months ago #172103 by flebas
Replied by flebas on topic Pvc et carbone

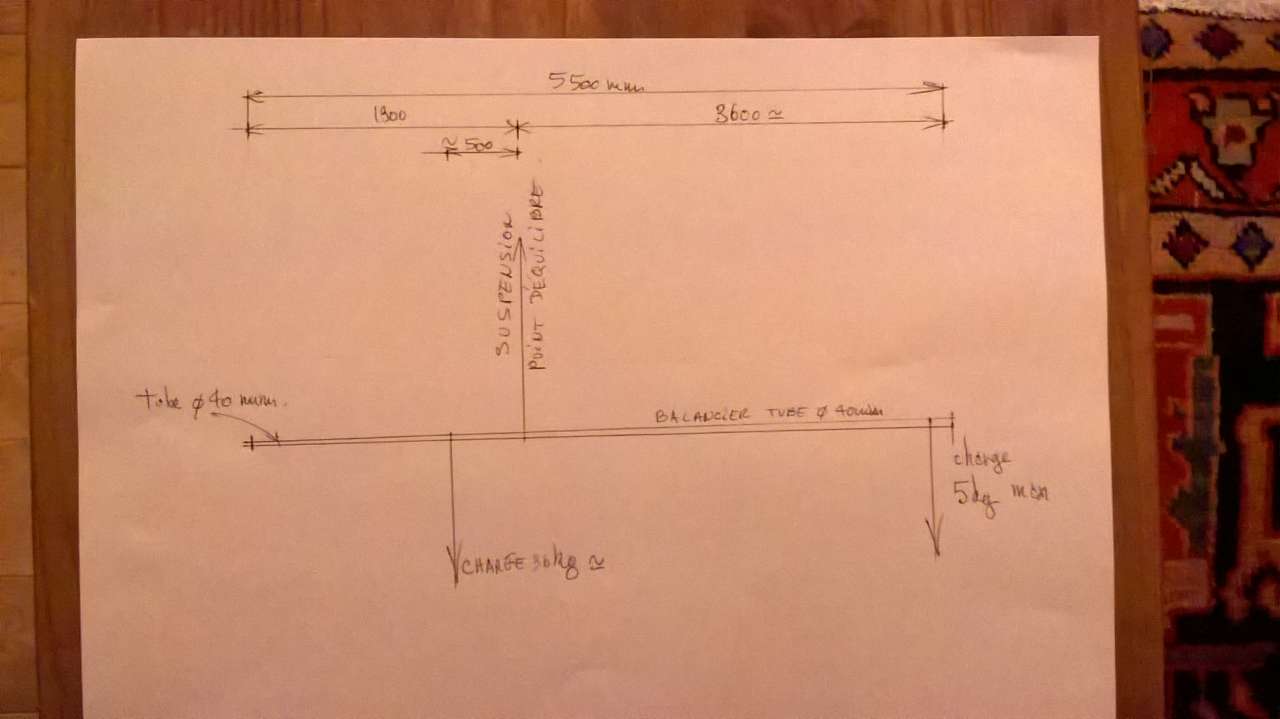

Peux-tu poster un dessin ?

Please Log in or Create an account to join the conversation.

More
8 years 10 months ago #172104 by La Marmotte
Replied by La Marmotte on topic Pvc et carbone
cherche un mat de planche d'occasion, ils sont dans ses tailles (4,60 m en général)
geek; RS 400 970 with a purple Hull !

Please Log in or Create an account to join the conversation.

More
8 years 10 months ago - 8 years 10 months ago #172186 by Philippe G
Replied by Philippe G on topic Pvc et carbone


Les mats de planches sont rares trop courts et chers : :)
rs 700 - rs 200
Attachments:
Last edit: 8 years 10 months ago by Philippe G.

Please Log in or Create an account to join the conversation.

More
8 years 10 months ago #172191 by Cédric F
Replied by Cédric F on topic Pvc et carbone
Et cela va servir à quoi cette réalisation ? Parce que pour moi les mobiles ce sont ces trucs que l'on met au dessus du lit des bébés pour les calmer. Tu es grand père ? :P
Breizh Skiff Project, YCCarnac.

Please Log in or Create an account to join the conversation.

More
8 years 10 months ago #172192 by Philippe G
Replied by Philippe G on topic Pvc et carbone
Un mobile géant. Si ça le fait, promis, je vous bombarde de photos.
rs 700 - rs 200

Please Log in or Create an account to join the conversation.

More
8 years 10 months ago #172194 by La Marmotte
Replied by La Marmotte on topic Pvc et carbone
J' ai fait ce we un proto de 1m10 (environ 800g) avec un avion en mousse à hélice motorisée par un moteur de chariot de CD...ca tourne et occupe bien les enfants....
Le prochain sera à plusieurs étages !
geek; RS 400 970 with a purple Hull !

Please Log in or Create an account to join the conversation.

More
8 years 10 months ago #172199 by flebas
Replied by flebas on topic Pvc et carbone

Philippe G wrote:



Les mats de planches sont rares trop courts et chers : :)

Les charges sont relativement élevées et la longueur importante. Si le diamètre de 40 mm est impératif, ça va être difficile d'échapper au tube tout carbone.
Sinon du tube alu, mais en plus gros diamètre.

Please Log in or Create an account to join the conversation.

More
8 years 6 months ago #175293 by Philippe G
Replied by Philippe G on topic Pvc et carbone
www.horizons-sancy.com/

Finalelenent il a choisi tout carbone
Son projet c'est la photo no 1 (c'est le plus beau)
rs 700 - rs 200
