4 years 8 months ago #191952 by PAPYROOTS
Fire-moth was created by PAPYROOTS
Bonjour à tous,
nouveau parmi vous, je vous présente mon jouet

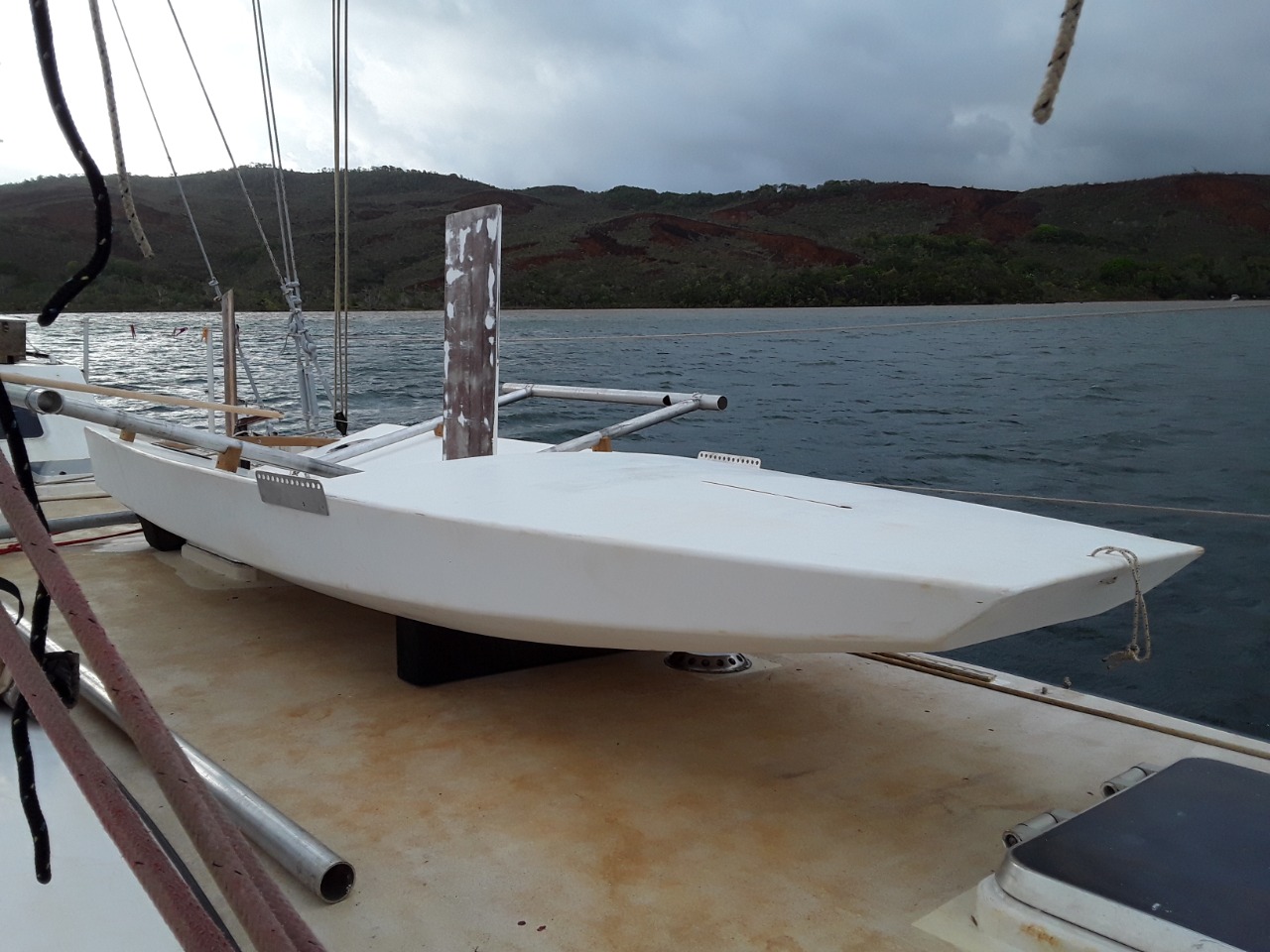

Voici mon moth, c est une construction amateur en CP/vinylester. J ai suivi la jauge des moths classiques pour le plan de la coque
Pour la propulsion je suis allé au plus performant/coût ,nos amis winsurfers ont de tres bons gréements a un très bon prix
Je peux changer la quête du mat et l incliner au vent ce qui est vraiment tres interressant (voilavion)
Fire-moth est toujours en développement. Appendices/type de voiles/foils!
J ai deja mesuré des runs a 13 noeuds :P
Curieux d avoir vos commentaires ...
Bonne journée
Attachments:
The following user(s) said Thank You: erriep

Please Log in or Create an account to join the conversation.

More
4 years 8 months ago - 4 years 8 months ago #191953 by La Marmotte
Replied by La Marmotte on topic Fire-moth
Excellent, continue a bricoler!

Il te manque peut être de la largeur pour être plus puissant.

geek; RS 400 970 with a purple Hull !
Last edit: 4 years 8 months ago by La Marmotte.
The following user(s) said Thank You: PAPYROOTS

Please Log in or Create an account to join the conversation.

More
4 years 8 months ago #191956 by Cédric F
Replied by Cédric F on topic Fire-moth
J'adore !
D'une part parce que l'inspiration des coques de Moth des années 50-60 est intéressante mais aussi par l'utilisation des gréements de plancche.
Reste que je me pose la question de savoir pourquoi on n'a pas beaucoup vu de ce type de gréement sur les dériveurs. Cela a certes été tenté mais sans résultat probant. En même temps, un gréement de planche fonctionne bien à des vitesses inaccessibles pour les dériveurs non volants.
Sinon ton concept me rappelle le Hoot dinghy.

Breizh Skiff Project, YCCarnac.
The following user(s) said Thank You: PAPYROOTS

Please Log in or Create an account to join the conversation.

More
4 years 8 months ago #191969 by PAPYROOTS
Replied by PAPYROOTS on topic Fire-moth
Merci pour ces références, je ne connaissais ni le firebug ni le hoot
Je me suis un peu inspiré du fireball et aussi du moth scow ,
ce dernier étant trop "flat" a mon gout pour mon plan d'eau qui a souvent un bon clapot , je voulais une coque un peu plus defendue
La coque fais moins de 40 kilos -CP marine 5 et 4 mm

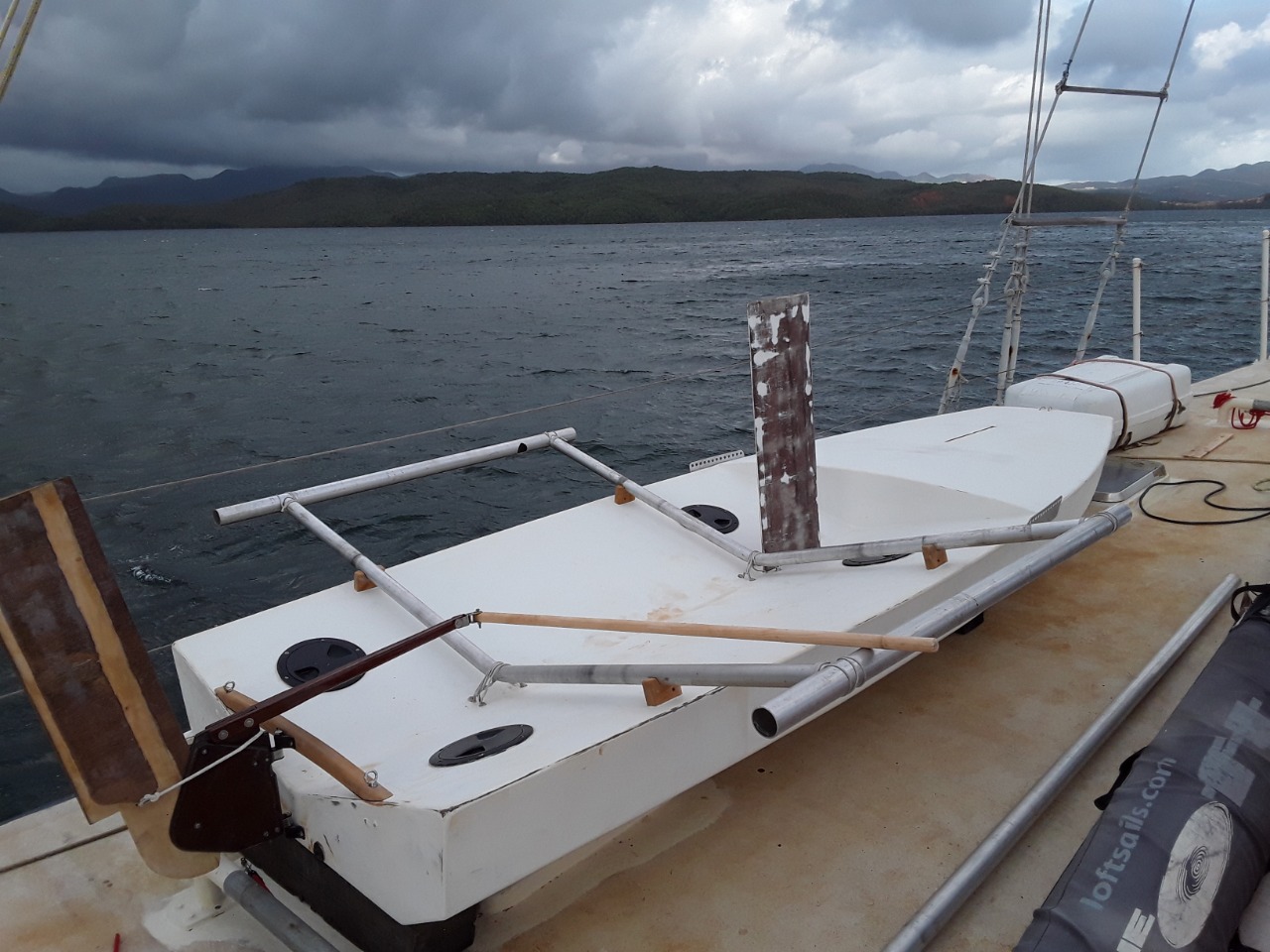

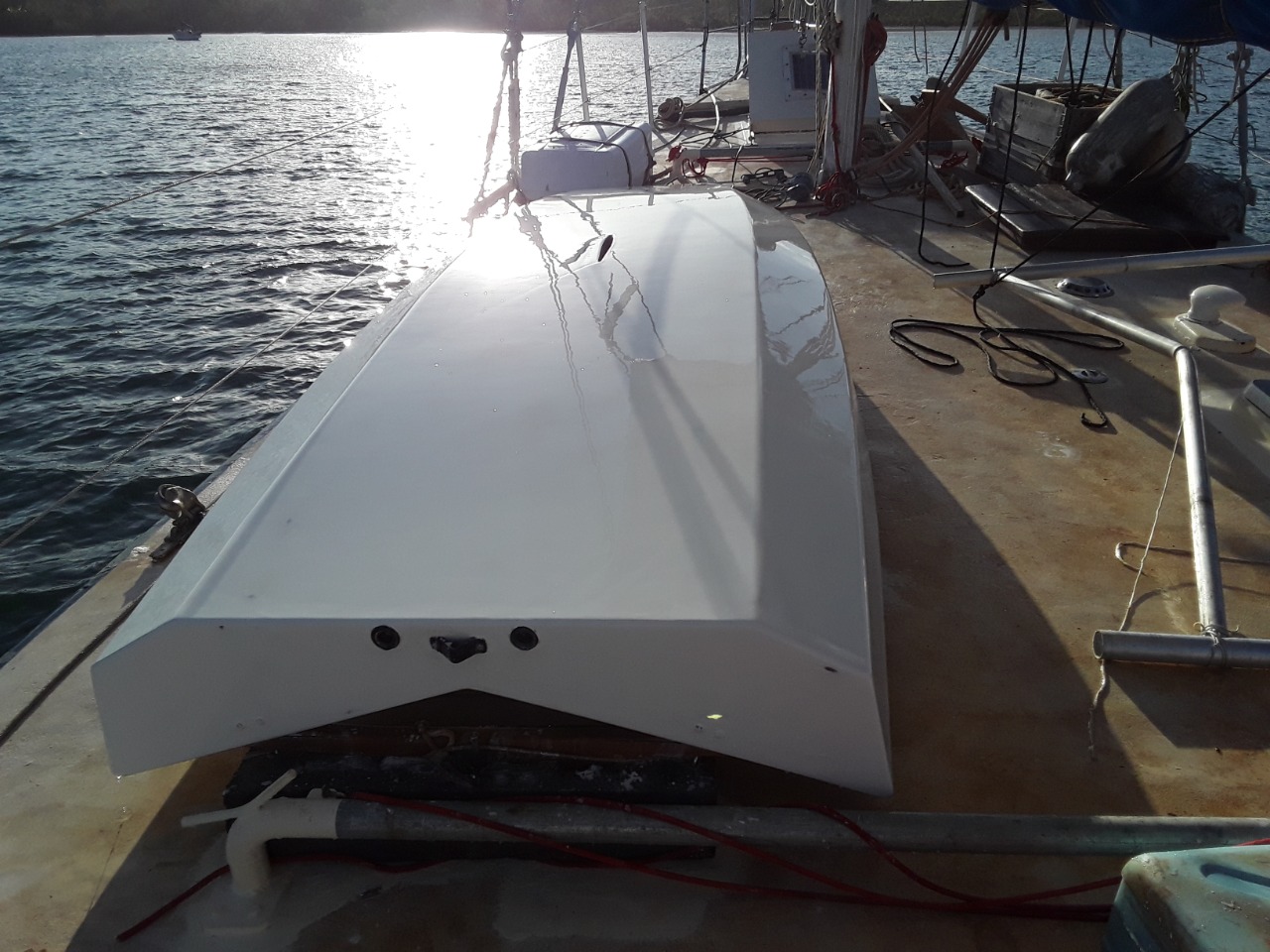

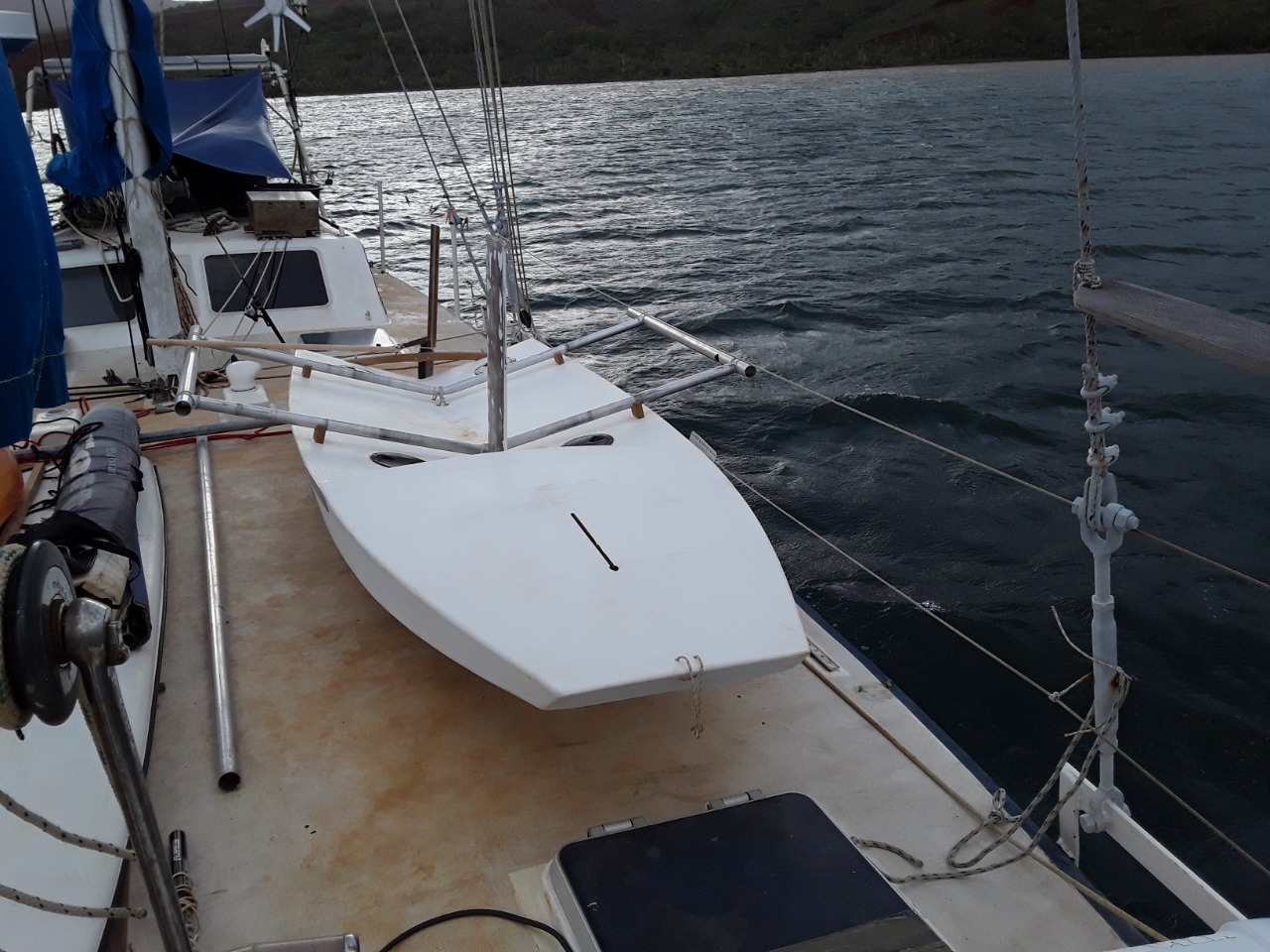

Voici quelques photos de la toute fin de construction où on voit mieux la carène
Attachments:
The following user(s) said Thank You: La Marmotte, LarDon, cadre, erriep, lemott, PS85, Rssaintjean

Please Log in or Create an account to join the conversation.

More
4 years 8 months ago #191972 by gilles
Replied by gilles on topic Fire-moth
ferrociment? jolie bête en tout cas.

IC10 HELLS BELLS
The following user(s) said Thank You: PAPYROOTS

Please Log in or Create an account to join the conversation.

More
4 years 8 months ago - 4 years 8 months ago #192000 by lemott
Replied by lemott on topic Fire-moth

PAPYROOTS wrote: Merci pour ces références, je ne connaissais ni le firebug ni le hoot
Je me suis un peu inspiré du fireball et aussi du moth scow ,
ce dernier étant trop "flat" a mon gout pour mon plan d'eau qui a souvent un bon clapot , je voulais une coque un peu plus defendue
La coque fais moins de 40 kilos -CP marine 5 et 4 mm
Voici quelques photos de la toute fin de construction où on voit mieux la carène


Wow, la classe!

Quelques petites questions:
Quelle est la distance du puits de dérive mesurée du devant du bateau?

(sous condition que la canote mesure 3,35m)

Le rocker de la Lwl?

Merci
Last edit: 4 years 8 months ago by lemott.
The following user(s) said Thank You: PAPYROOTS

Please Log in or Create an account to join the conversation.

More
4 years 8 months ago #192002 by PAPYROOTS
Replied by PAPYROOTS on topic Fire-moth
Merci pour les commentaires,
le puit de dérive est à 1m60 de l avant du deriveur, et il fait bien 3m35
j ai surtout tenu compte de la distance du rail de pied de mat et de la dérive pour l équilibre
Étant donné que j ai plusieurs gréements 6.8 et 8.3 ,je règle le centre de voilure grâce au rail de pied de mat et à la quête du mat (palan sur l etai)

Heu le rockers la Lwl c'est quoi?.:whistle:

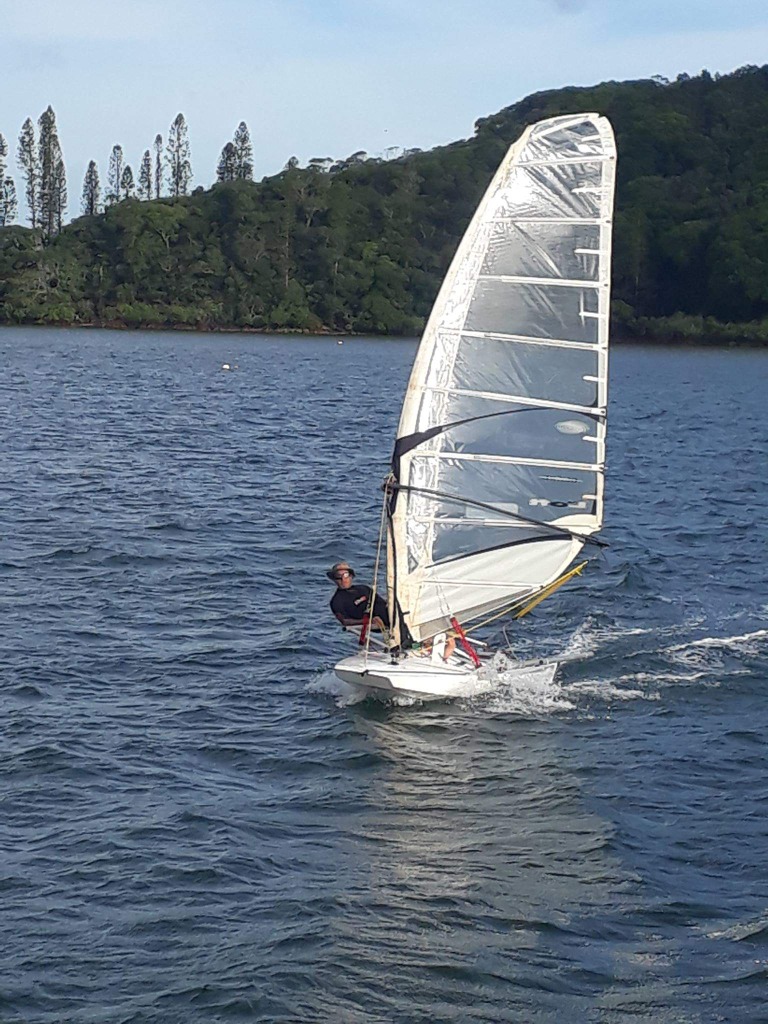

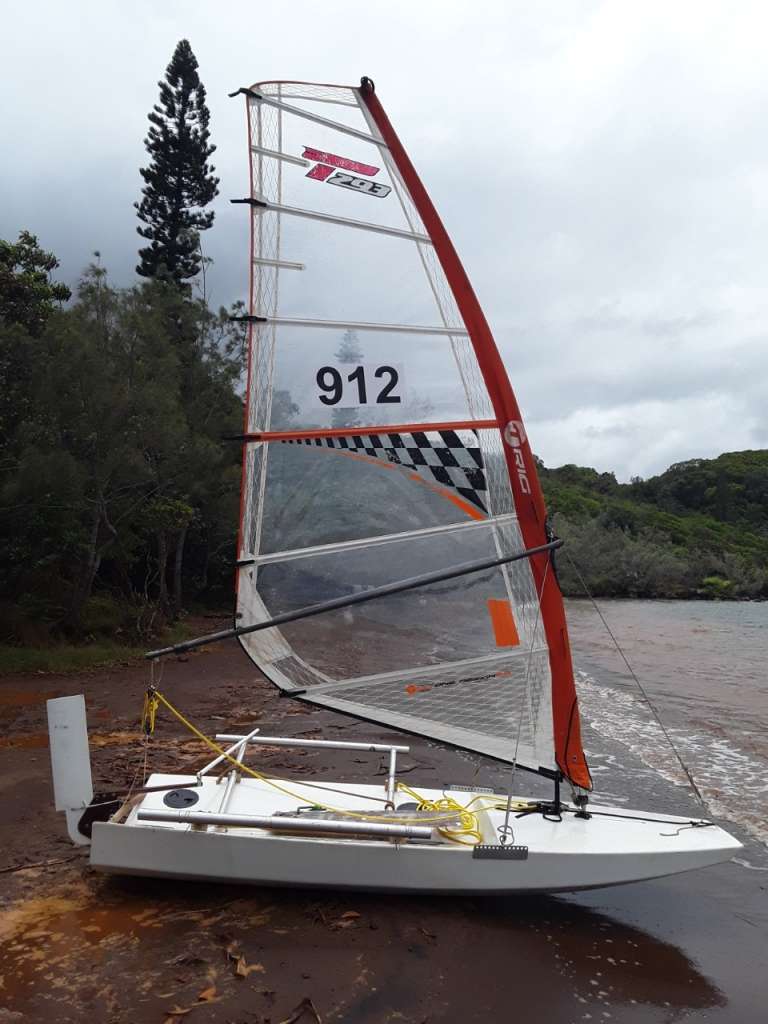

Ci joint le jour du baptême avec la 6.8
Attachments:

Please Log in or Create an account to join the conversation.

More
4 years 8 months ago #192008 by lemott
Replied by lemott on topic Fire-moth

PAPYROOTS wrote: Merci pour les commentaires,
le puit de dérive est à 1m60 de l avant du deriveur, et il fait bien 3m35
j ai surtout tenu compte de la distance du rail de pied de mat et de la dérive pour l équilibre
Étant donné que j ai plusieurs gréements 6.8 et 8.3 ,je règle le centre de voilure grâce au rail de pied de mat et à la quête du mat (palan sur l etai)

Heu le rockers la Lwl c'est quoi?.:whistle:

Ci joint le jour du baptême avec la 6.8


Lwl=length waterline: ligne de flottaison je crois en français

alors le rocker, je ne connais pas du tout le terme français
essayons: c'est en cm la courbe que décrit le fond de coque

ça vient des planches
voir:

prime-surfing.de/surfboarddesign-versteh...il-2-rocker-pid9271/

cela ne doit pas être énorme sur ton bateau

la largeur est d`environ 130 cm je suppose?

très joli jouet de toute façon
The following user(s) said Thank You: PAPYROOTS

Please Log in or Create an account to join the conversation.

More
4 years 7 months ago #192099 by GHOSTRIDER
Replied by GHOSTRIDER on topic Fire-moth
Salut, je viens de découvrir ton bateaux, c'est vraiment dans l'esprit du bateau que je souhaite me faire avec gréement de planche +fabrication cp type scow moth laser...je pensais même à mettre des foils de funboard ou kite que l'ont trouve à des prix dérisoire sur le bon coin...
Est il possible d'avoir des photos en gros plan de ton pied de mât et de ton haubanage+montage palan gv....des détail !
Merci d'avance et vraiment cool ton canot.
The following user(s) said Thank You: PAPYROOTS

Please Log in or Create an account to join the conversation.

More
4 years 7 months ago #192104 by PAPYROOTS
Replied by PAPYROOTS on topic Fire-moth
Merci pour vos retours
Oui, le gréement de windsurf demande un peu de modif pour être monté sur un deriveur
-la partie basse du mat ( sous le capelage des haubans) prend cher en compression
-Les Diabolos d origine ne sont pas faits pour encaisser une telle compression( avant modif j ai vu le mien prendre des formes hallucinantes)
-le capelage des haubans sur un tube en carbone (mat)
Donc :
j ai stratifié un fourreau en carbone sur la partie basse du mat,ca se vend au mètre ,
j ai ajouté une piece en polymère assez raide pour que le diabolo reste dans l axe ( du coup il ne bascule plus a 90°)

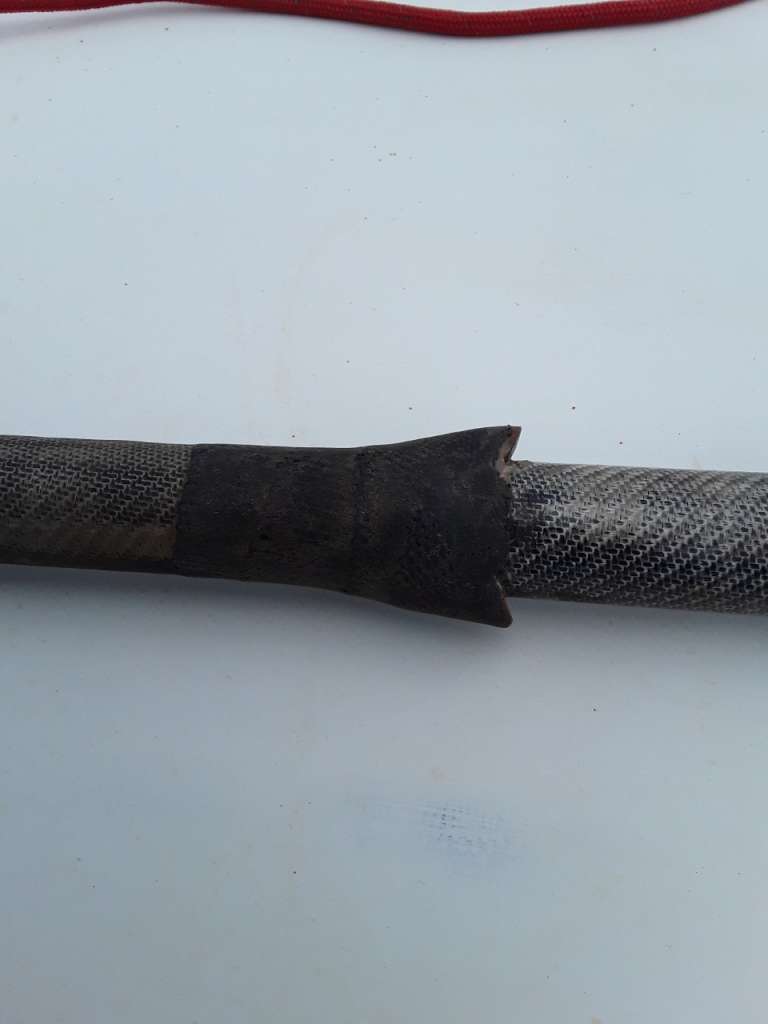

pour les haubans,J ai stratifié au carbone deux petits taquets qui se trouvent au dessus du capelage du wishbone.
Pour ma part , je pense que les foils de fun ou de kite ne sont pas adaptés au deriveur,pas de régulation possible et la masse d un deriveur est bien superieure

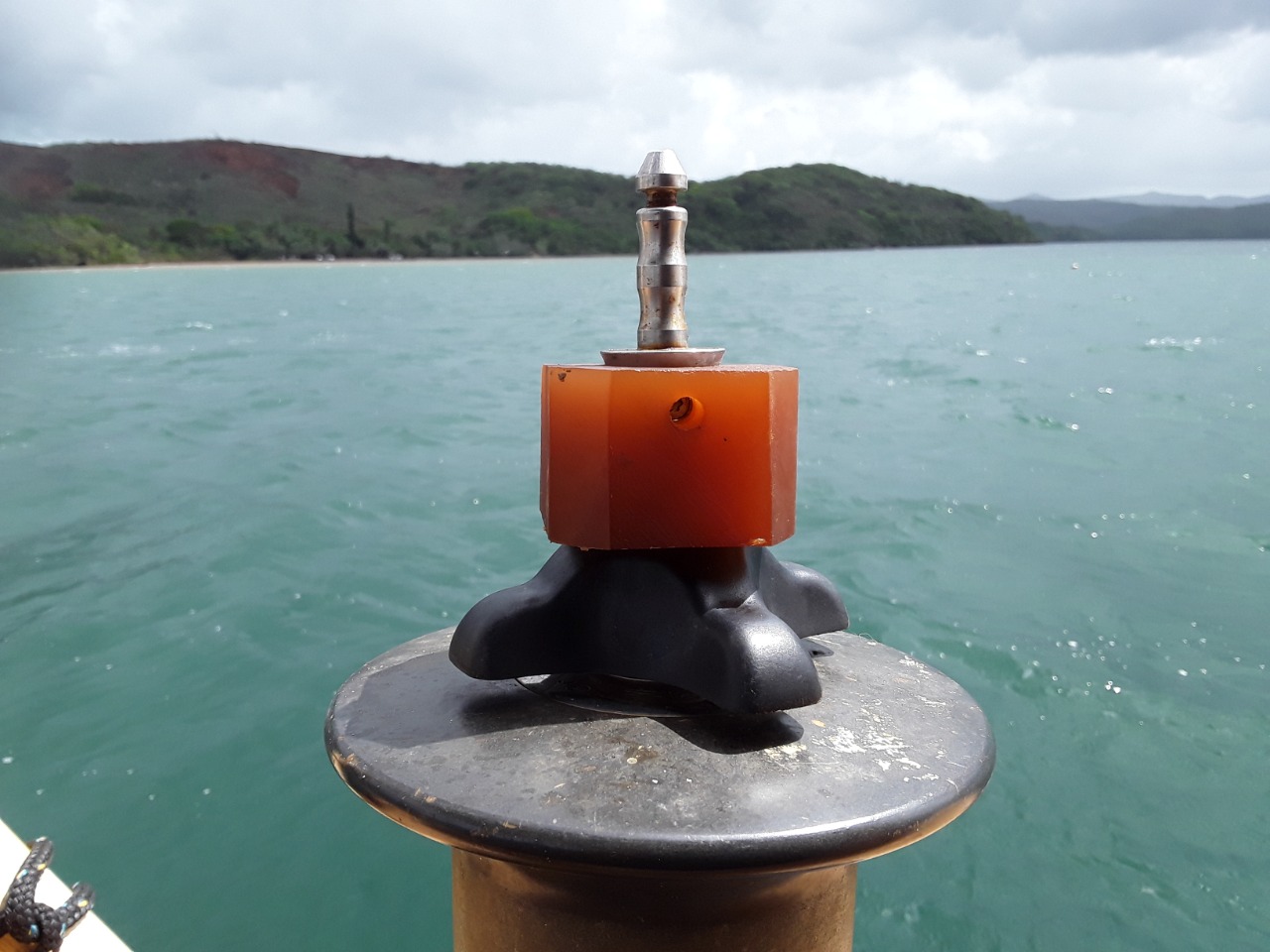

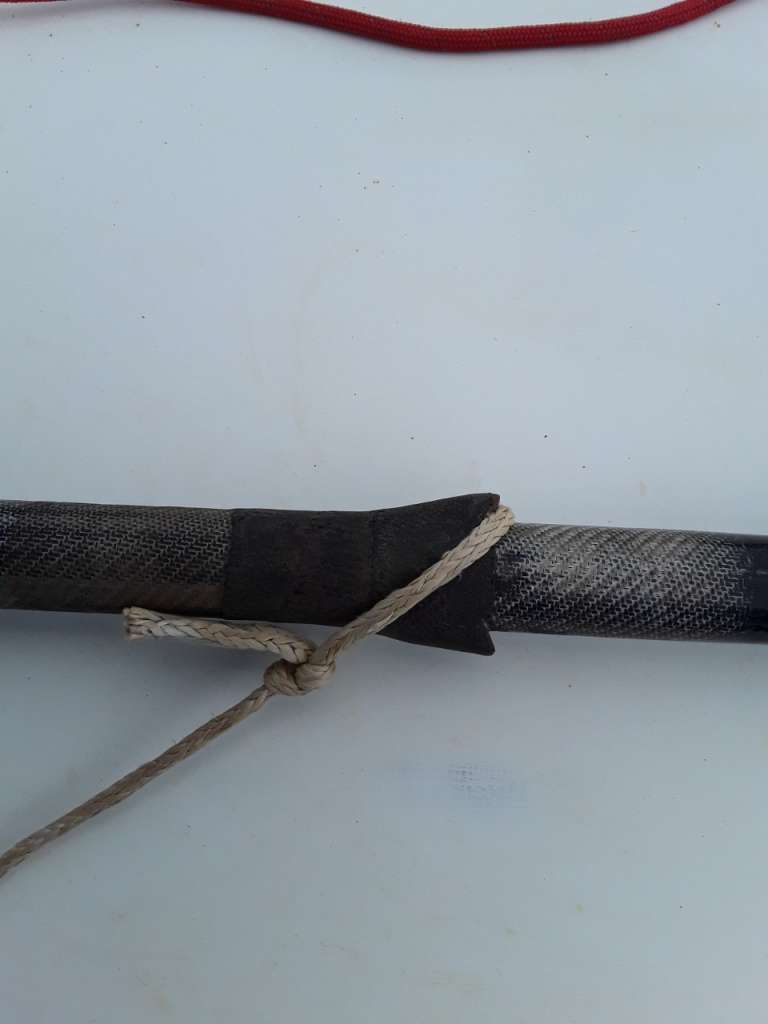

Ci joint le diabolo modifié et les taquets stratifiés au mat
Attachments:
The following user(s) said Thank You: RStosec

Please Log in or Create an account to join the conversation.

More
4 years 7 months ago #192111 by PAPYROOTS
Replied by PAPYROOTS on topic Fire-moth

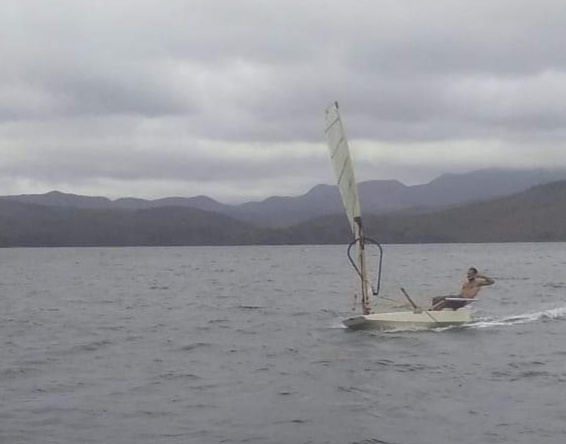

Les premiers bords ca donne ça :woohoo:

Please Log in or Create an account to join the conversation.

More
4 years 7 months ago #192113 by GHOSTRIDER
Replied by GHOSTRIDER on topic Fire-moth
Je vois que tu as mis un palan sur les haubans. Du coup les virements doivent prendre du temps , tu dois a chaque fois modifier ta quête de mât ?
Comment as tu fixé ton pied de mât sur la coque ?
Tu pourrais nous faire un petit reportage photo sur la fabrication de la coque car c'est vraiment intéressante ton projet ....

Please Log in or Create an account to join the conversation.

More
4 years 7 months ago #192135 by PAPYROOTS
Replied by PAPYROOTS on topic Fire-moth

GHOSTRIDER wrote: Je vois que tu as mis un palan sur les haubans. Du coup les virements doivent prendre du temps , tu dois a chaque fois modifier ta quête de mât ?
Comment as tu fixé ton pied de mât sur la coque ?
Tu pourrais nous faire un petit reportage photo sur la fabrication de la coque car c'est vraiment intéressante ton projet ....


oui ça prend un peu plus de temps pour changer de bord, mais avec un peu d entrainement c est rapide.
je ne touche pas a la quête du mat ( AV /AR) pendant la nav ,Je la règle au depart suivant la voile que je prend.
je joue juste sur le basculement du mat au vent quand celui ci est vers 15 nœuds et au delà , ça lève vraiment l étrave.
En dessous de 15 nœuds je ne vois pas de différence et je laisse le mat dans l axe
Le diabolo se fixe a la coque comme sur une planche de windsurf, j ai fabriqué un rail en bois très dur , donc réglage aussi au montage du gréement suivant le type de voile

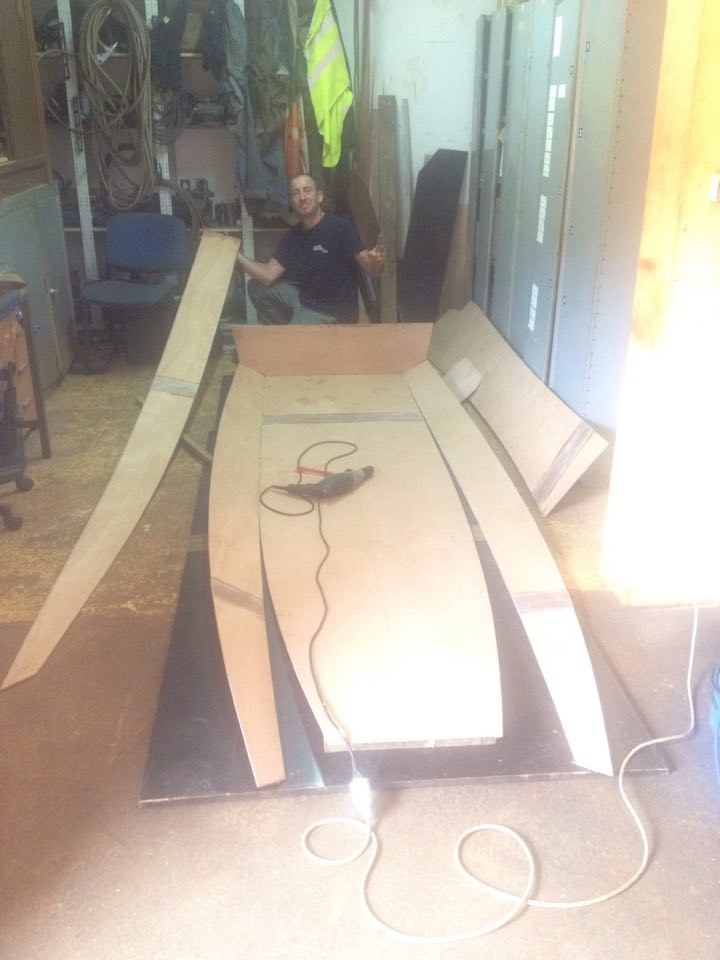

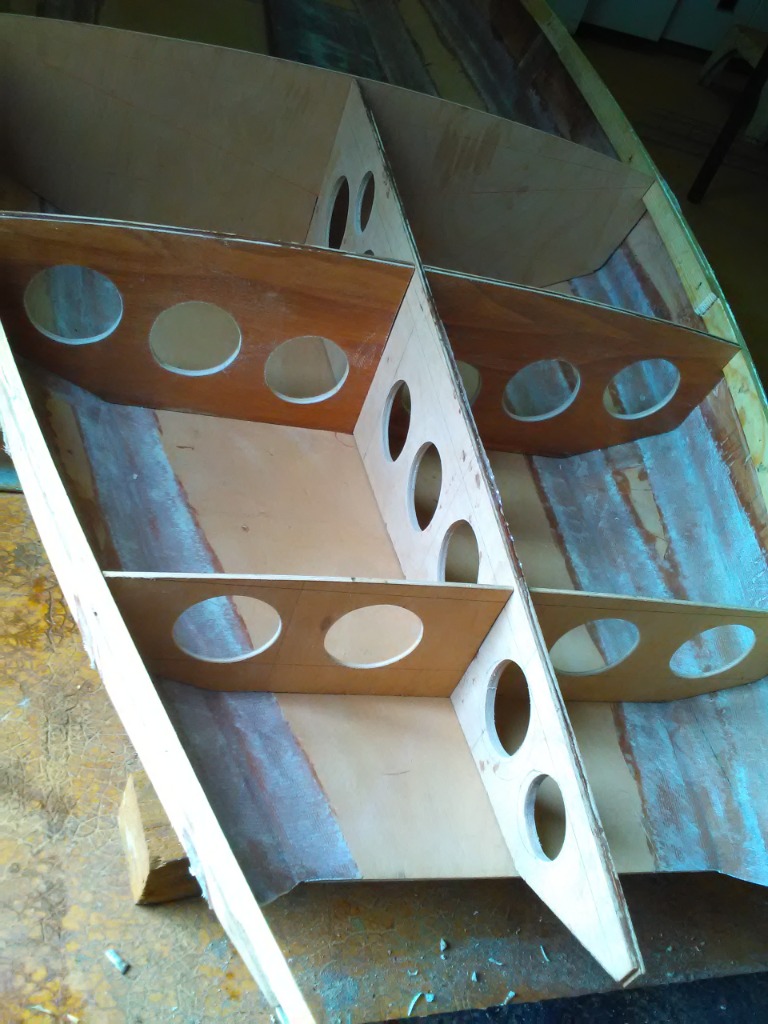

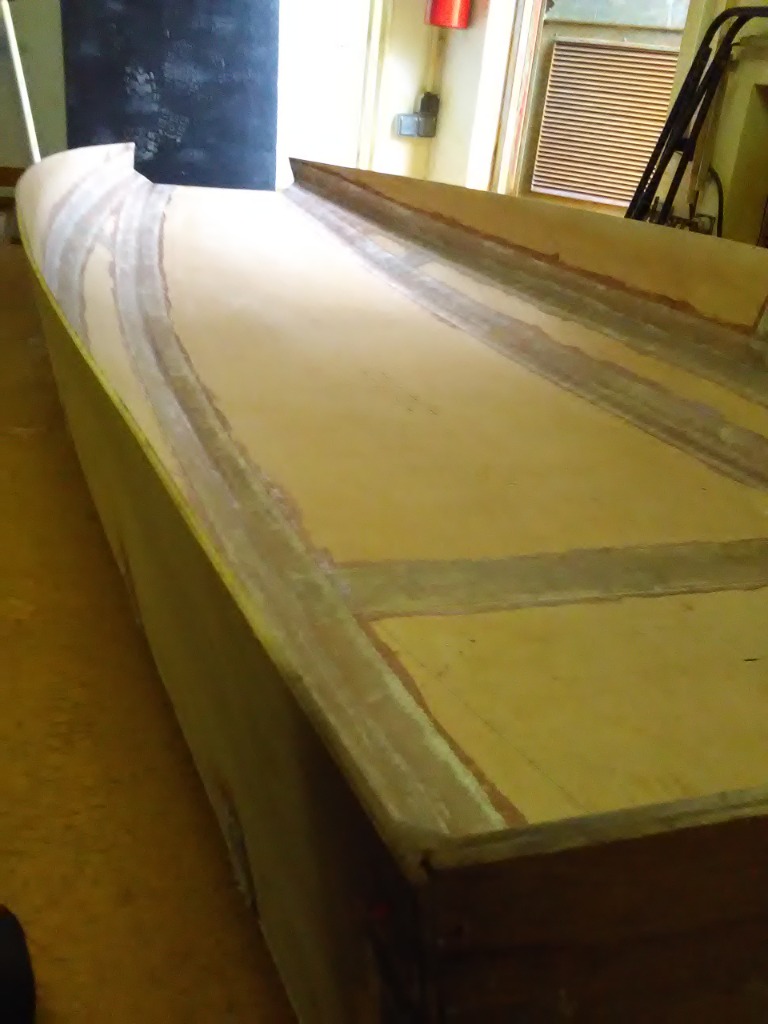

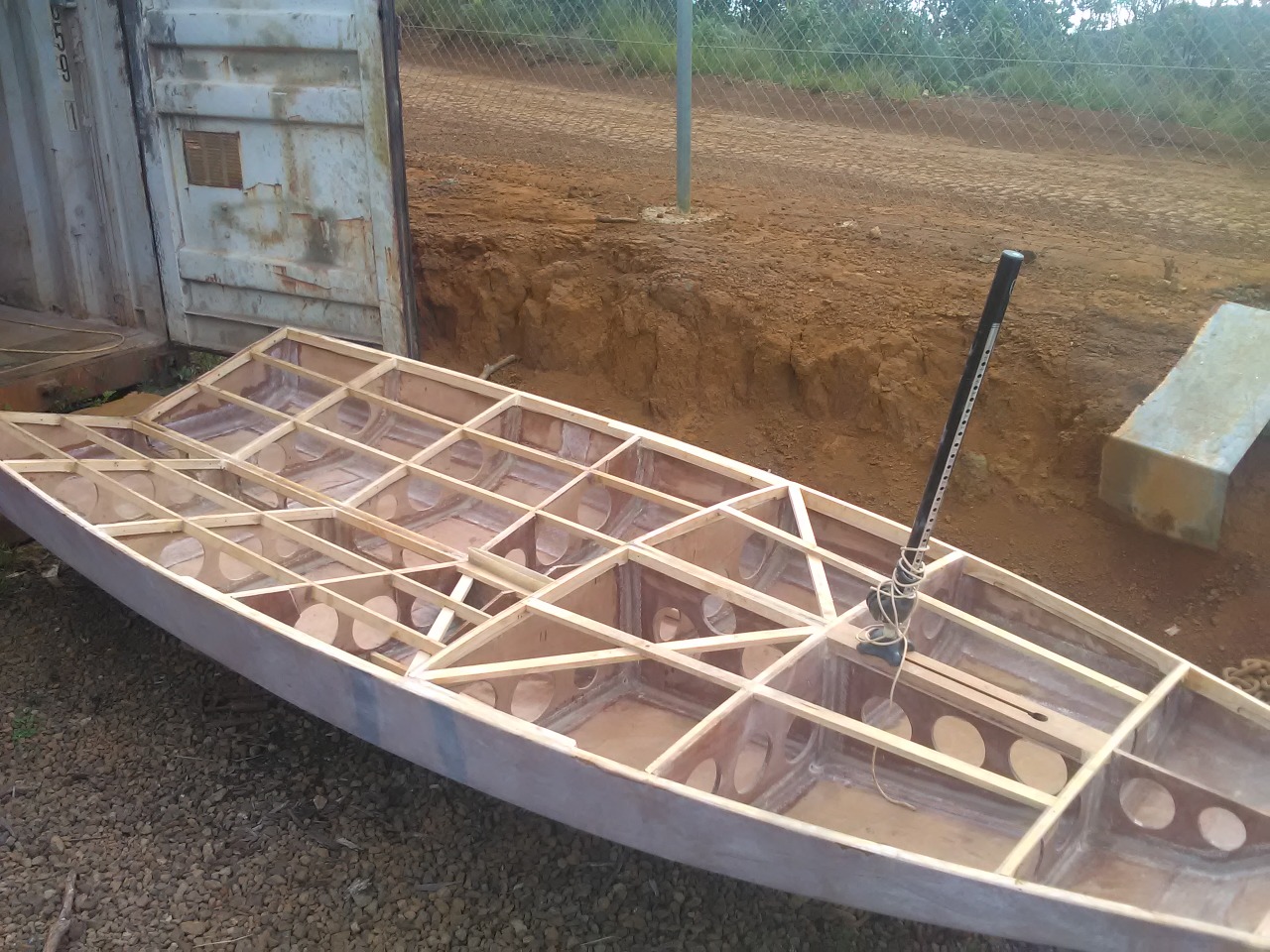

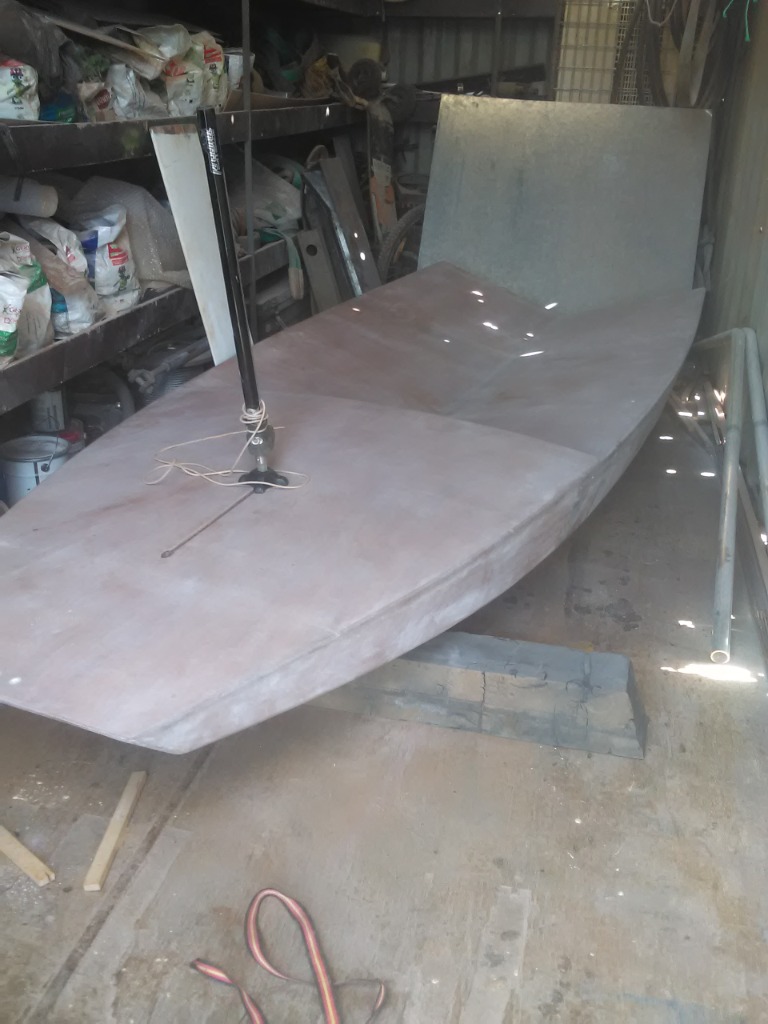

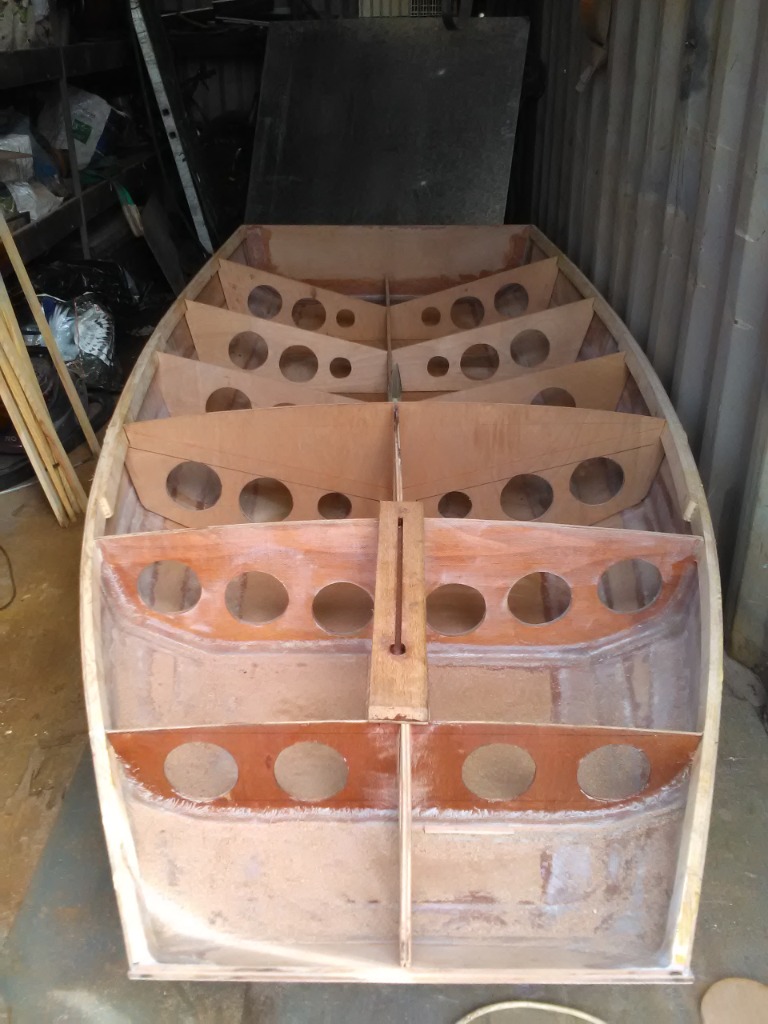

je vous met quelques photos de la construction ( cousu /colle )
The following user(s) said Thank You: lemott, f9710

Please Log in or Create an account to join the conversation.

More
4 years 7 months ago - 4 years 7 months ago #192136 by GHOSTRIDER
Replied by GHOSTRIDER on topic Fire-moth
Merci de partagé ainsi ton expérience.
En terme de coup pour la fabrication de la coque+ appendices , bois résine peinture c'est quoi le budjet, 300 € 500 € + ?
Last edit: 4 years 7 months ago by GHOSTRIDER.

Please Log in or Create an account to join the conversation.

More
4 years 7 months ago #192137 by PAPYROOTS
Replied by PAPYROOTS on topic Fire-moth

GHOSTRIDER wrote: Merci de partagé ainsi ton expérience.
En terme de coup pour la fabrication de la coque+ appendices , bois résine peinture c'est quoi le budget, 300 € 500 € + ?

Tres dur a dire,!, je suis à noumea et ici les prix sont prohibitifs ! Il y a eu pas mal de récup.
Ne fais pas d économie sur le cp marine il en va du bon vieillissement de ton canot,prends du bon joubert
après, les tasseaux de chez brico-machin, la résine polyester ou vinylester ca doit pas être très cher de part chez vous, une bonne peinture polyester pour finir
Dis toi que les matériaux tu les achetes au fur et a mesure de l avancement des travaux, ca s est étalé sur un an pour mon cas.

Please Log in or Create an account to join the conversation.

More
4 years 7 months ago #192138 by PAPYROOTS
Replied by PAPYROOTS on topic Fire-moth
Comme le dit si bien notre ami benjamin "Le plaisir ,ca se partage ":blush:
je vous mets une petite video:P
The following user(s) said Thank You: Thierry, lemott

Please Log in or Create an account to join the conversation.

More
4 years 7 months ago #192178 by lemott
Replied by lemott on topic Fire-moth

lemott wrote:
Lwl=length waterline: ligne de flottaison je crois en français

alors le rocker, je ne connais pas du tout le terme français
essayons: c'est en cm la courbe que décrit le fond de coque

ça vient des planches
voir:

prime-surfing.de/surfboarddesign-versteh...il-2-rocker-pid9271/

cela ne doit pas être énorme sur ton bateau

la largeur est d`environ 130 cm je suppose?

très joli jouet de toute façon

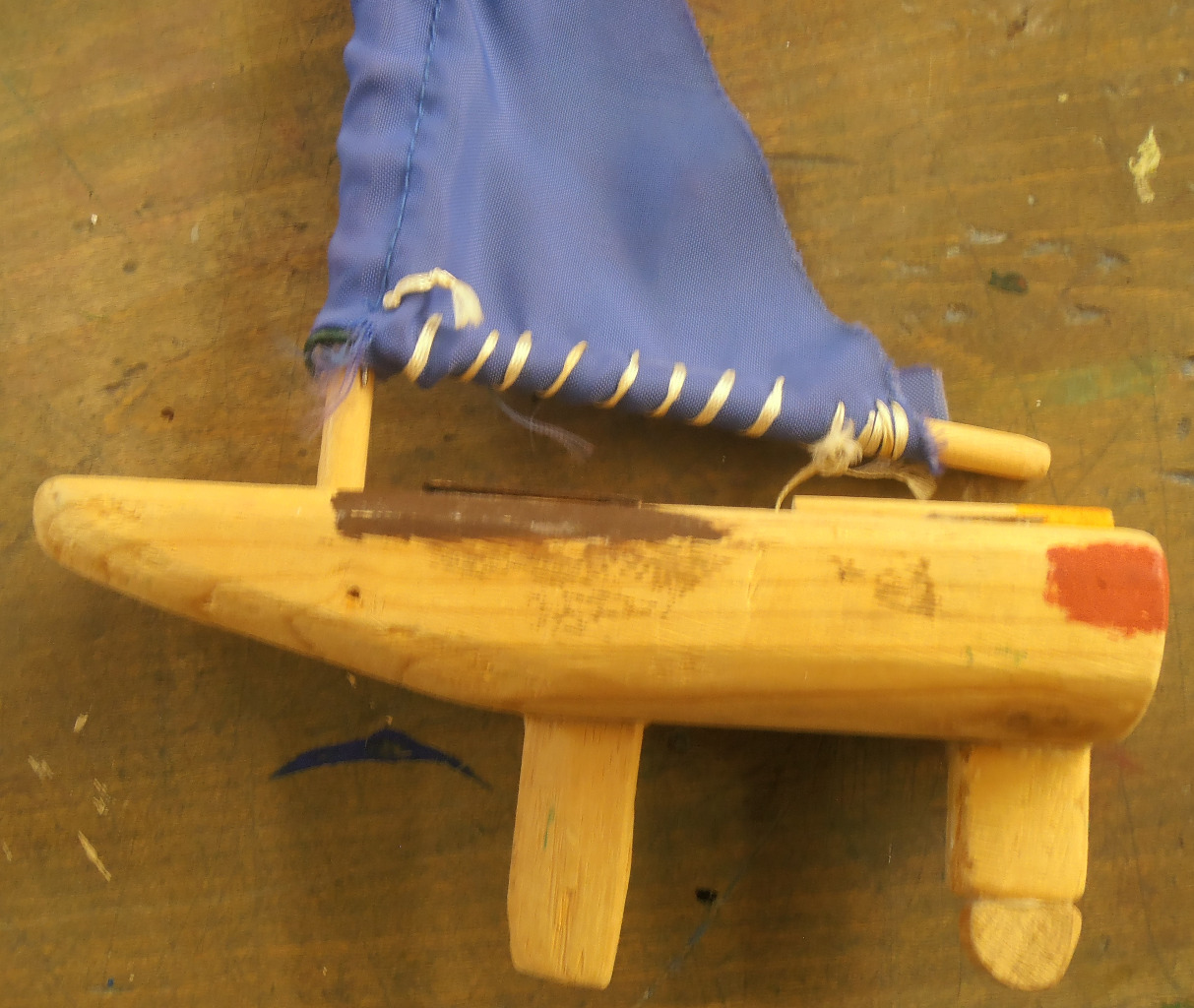

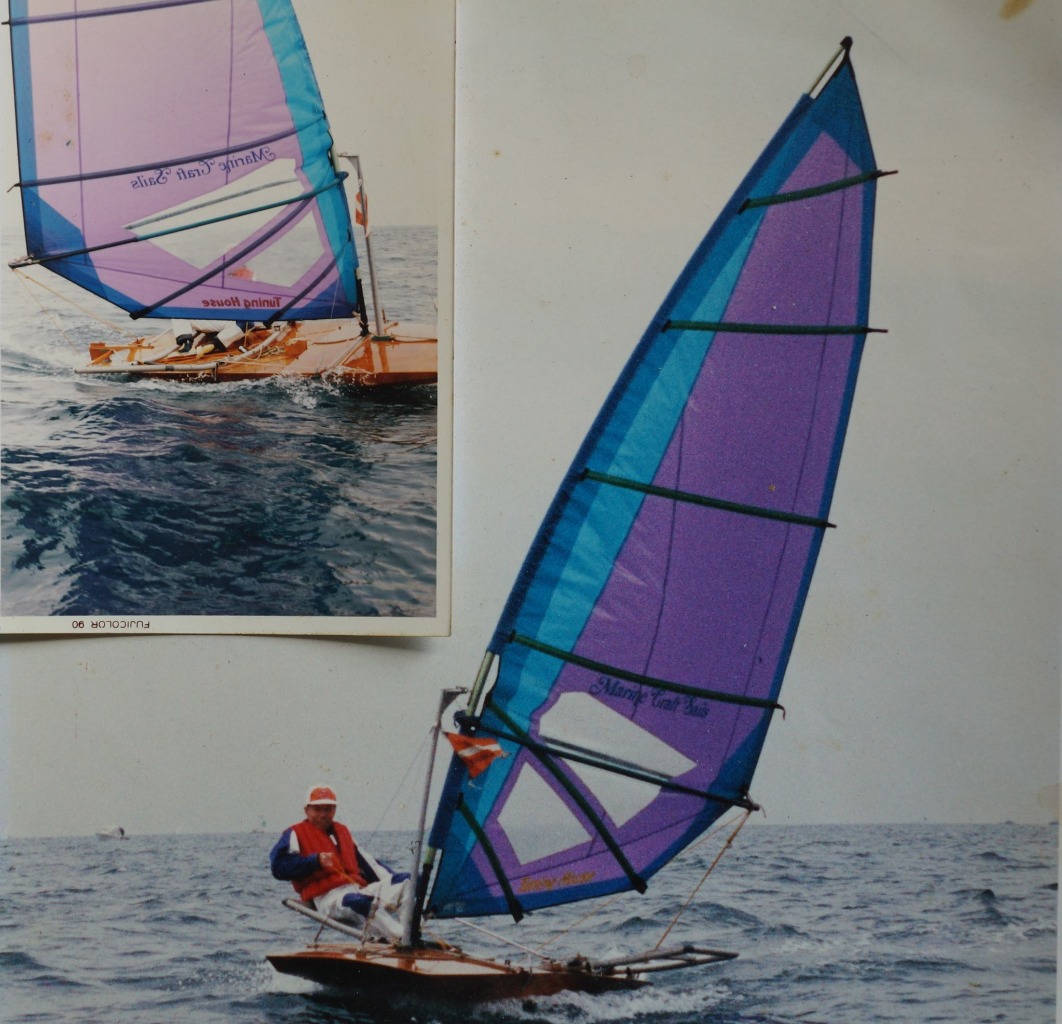

J'ai trouvé où tu as copié le rocker! :evil:

Sur mon premier modèle de 1980 environ. ;) :P :lol:

Plus rien n'est sûr de nos jours, toutes les infos fuitent, quel monde!!! :(

Très joli reportage sur la construction, merci!
Avec un vieux grément de moth des années 90, ça décoiffrait!
Attachments:
The following user(s) said Thank You: PAPYROOTS

Please Log in or Create an account to join the conversation.

More
4 years 7 months ago #192186 by PAPYROOTS
Replied by PAPYROOTS on topic Fire-moth

lemott wrote:

lemott wrote:
Lwl=length waterline: ligne de flottaison je crois en français

alors le rocker, je ne connais pas du tout le terme français
essayons: c'est en cm la courbe que décrit le fond de coque

ça vient des planches
voir:

prime-surfing.de/surfboarddesign-versteh...il-2-rocker-pid9271/

cela ne doit pas être énorme sur ton bateau

la largeur est d`environ 130 cm je suppose?

très joli jouet de toute façon


J'ai trouvé où tu as copié le rocker! :evil:

Sur mon premier modèle de 1980 environ. ;) :P :lol:

Plus rien n'est sûr de nos jours, toutes les infos fuitent, quel monde!!! :(

Très joli reportage sur la construction, merci!
Avec un vieux grément de moth des années 90, ça décoiffrait!


désolé pour le plagiat!!!

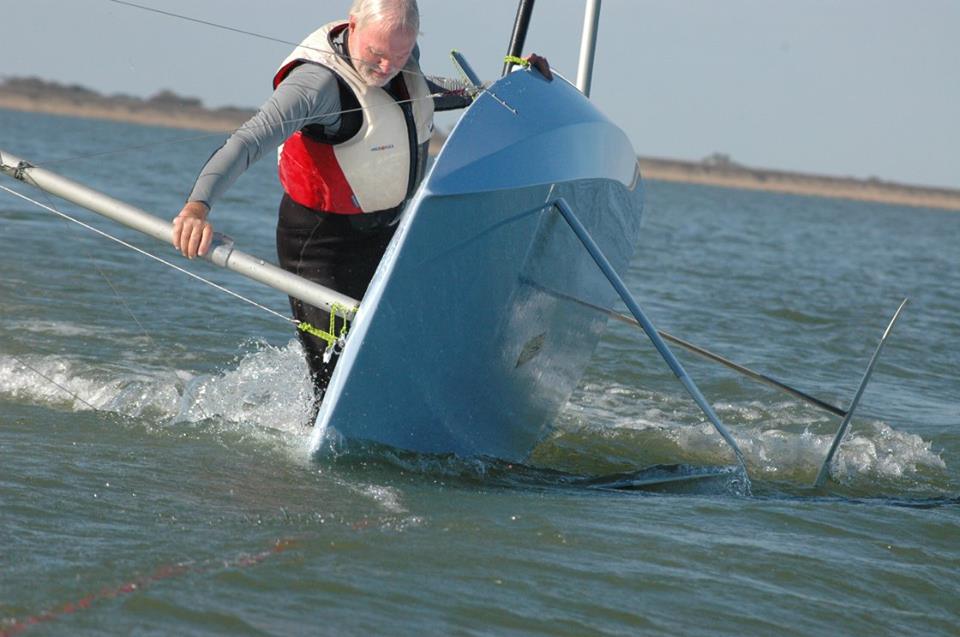

non sans blague , voici quelques photos de dériveurs et autre qui m ont inspiré

avant de changer de type de gréement j aimerais encore essayer d 'autre type de voile de windsurf

pour les foils j ai quelques idées de choses auto-régulé type "broomstick"
Attachments:

Please Log in or Create an account to join the conversation.

More
2 years 1 month ago #199366 by 270460DF
Replied by 270460DF on topic Fire-moth
Bonjour je découvre votre Moth et j'ai moi même construit un bateau a la jauge Moth (pas de Foils)
Je suis loin des choses de la mer et après de multiples motifs et il faut bien le dire des périodes de découragement j'ai fini par trouver un compromis acceptable
ou en êtes vous de votre projet????
désolé je n'ai pas compris comment on ajoute des photos???

Please Log in or Create an account to join the conversation.

More
2 years 1 month ago #199367 by 270460DF
Replied by 270460DF on topic Fire-moth

Bonjour Monsieur

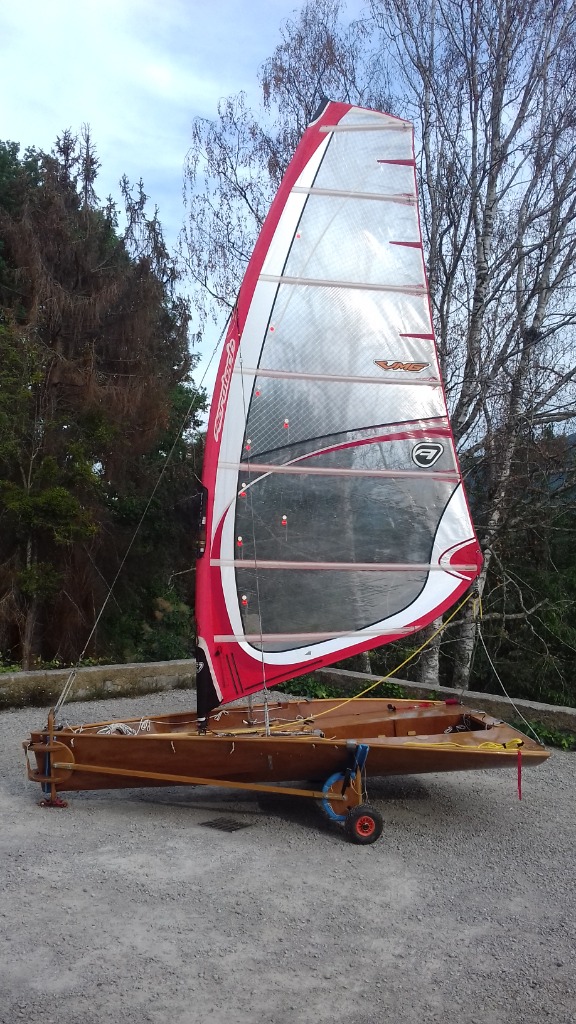

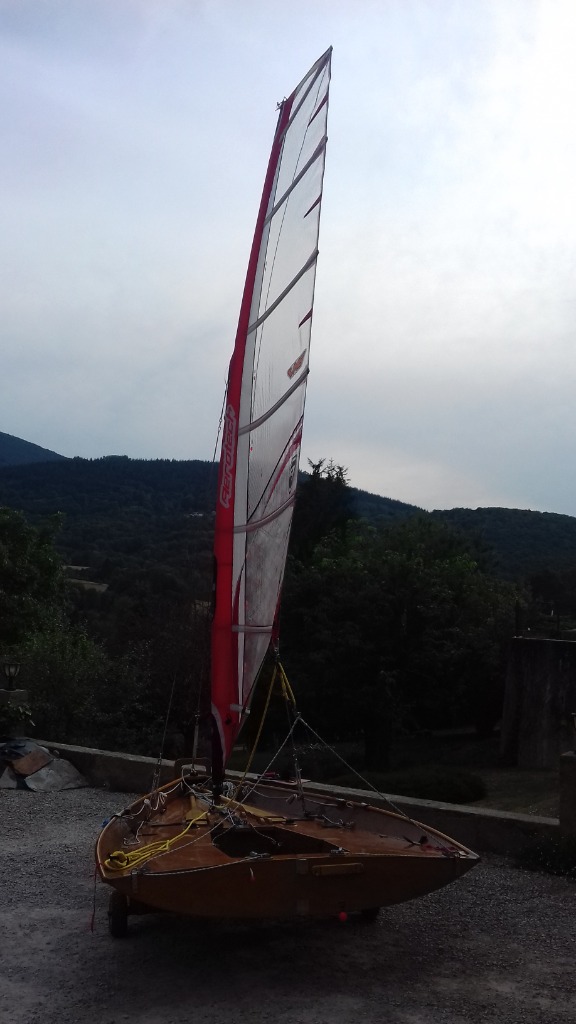

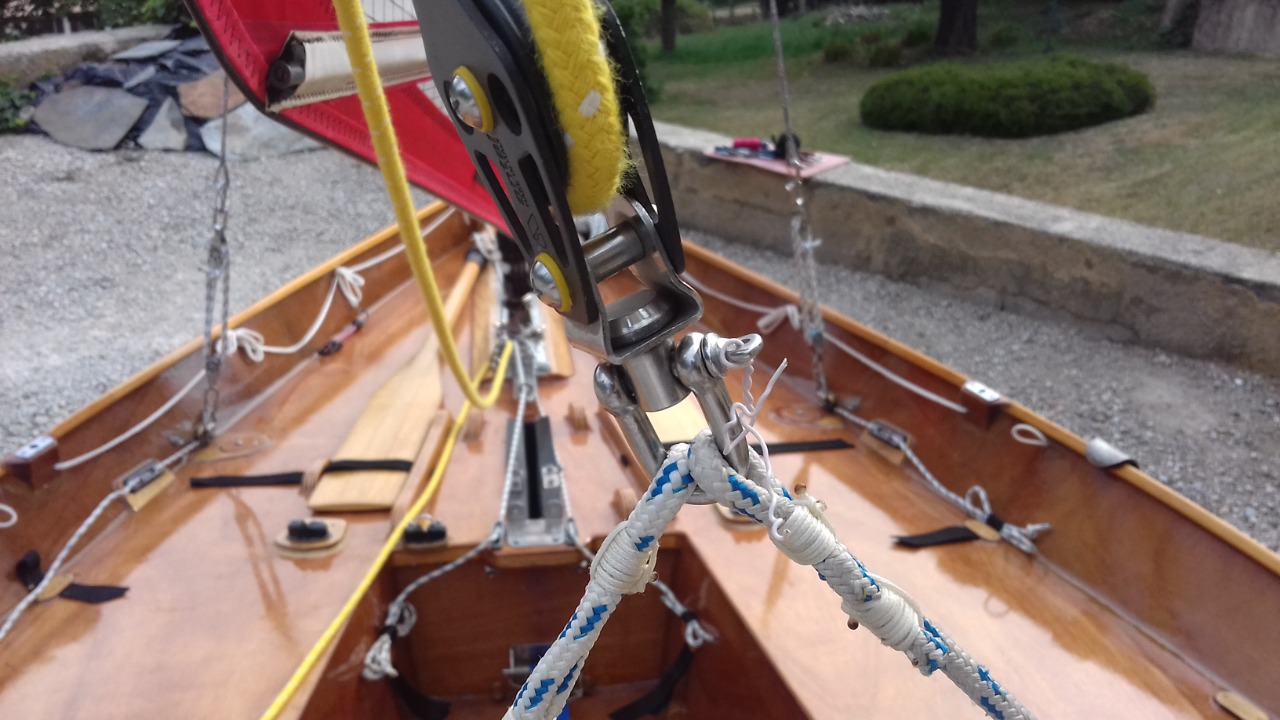

je découvre votre Moth et j'ai moi méme construit un bateau avec un grément de planche à voile aprés de multiples modifs et beaucoup de découragement il faut bien le dire car je suis loin des choses de la mer, j'ai réussi a obtenir un compromis acceptable.

j'échangerais bien une conversation avec vous, ou en étes vous de votre projet???
Cordialement
Didier FERRAND
Attachments:
The following user(s) said Thank You: PS85
