Poulie en tête de tangon
10 years 5 months ago #160006
by HugoL5000
Poulie en tête de tangon was created by HugoL5000
Bonjour,

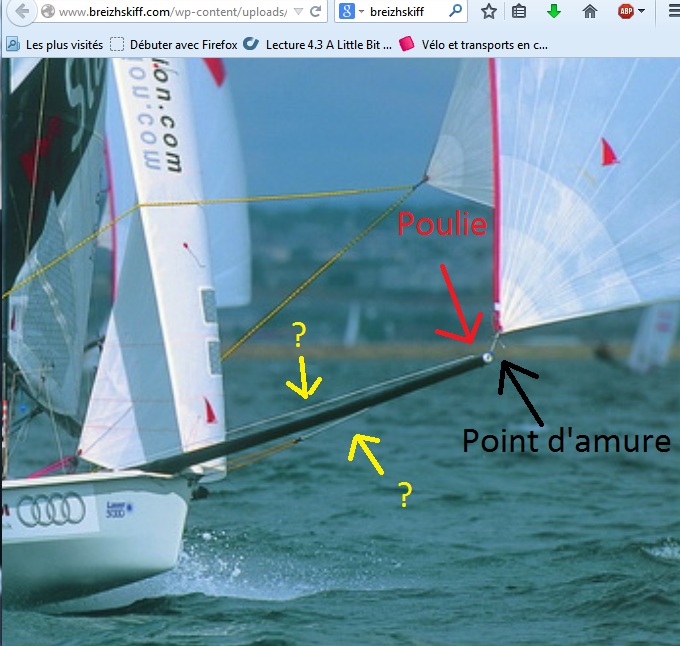

Sur notre laser 5000 il y a une poulie mystrère!
Elle se situe en tête de tangon, et est très pratique pour empécher ledit tangon de rentrer dans le bateau en bout de course, mais je me dis qu'elle devrait aussi avoir une autre utilité, de préférence avec un bout qui passe dans la poulie.
Des idées?
Merci!
Hugo
Sur notre laser 5000 il y a une poulie mystrère!
Elle se situe en tête de tangon, et est très pratique pour empécher ledit tangon de rentrer dans le bateau en bout de course, mais je me dis qu'elle devrait aussi avoir une autre utilité, de préférence avec un bout qui passe dans la poulie.
Des idées?
Merci!
Hugo
Please Log in or Create an account to join the conversation.
10 years 5 months ago #160018
by Fréd
Replied by Fréd on topic Poulie en tête de tangon
Heu... le point d'amure du spi, non ? Sinon, un éventuel cunningham de spi. Je sais que ça existe, on en a même un eu sur notre premier 14', mais ça m'étonne de la part d'un Laser 5000. Est-ce que, sur le spi, il y a un renfort et un oeillet (ou équivalent) à environ 20 cm du point d'amure ? Si c'est le cas, alors il s'agit bien d'une poulie pour un cunningham de spi. De là à le remettre en place... :whistle:
Please Log in or Create an account to join the conversation.
10 years 5 months ago #160022
by Sudiste
laser 4000 4575
Replied by Sudiste on topic Poulie en tête de tangon
Une petite photo peut me rappeler des souvenirs.
laser 4000 4575
Please Log in or Create an account to join the conversation.
10 years 5 months ago #160025
by PHYLOU
Replied by PHYLOU on topic Poulie en tête de tangon
une poulie de spare rajoutée en cas de problème sur le circuit principal?
Please Log in or Create an account to join the conversation.
10 years 5 months ago - 10 years 5 months ago #160028
by Rémi P
D-One , FRA-406 , Idéfix @ Cercle de Voile de Martigues
www.d-one-france.fr
www.veli-passions.fr/wiki/
Replied by Rémi P on topic Poulie en tête de tangon
Trouvé sur le site Allemand
Handbook du Laser 5000
Page-6
Page-25
Regarde à la fin l'appendice I , Diagramme 5 (Page 1-8 )
Il me semble comprendre qu'un élastique est attaché à l'arrière du tangon, passe dans la poulie à l'extrémité de tangon (5503), puis revient dans le bateau, pour passer via une poulie volante (5502) dans la drisse.
Ca ressemble a un rattrape mou de drisse de spi, le long du tangon.
Quand on sort le tangon, l'élastique se tend et rattrappe le mou de drisse en X2 via la poulie volante.
Ben, Emmanuel , Jean-Yves çà vous dit quelque chose ?
Page-6
The gennaker halyard lake up elastic runs from
the aft pole support through the block 200
millimetre in from the outboard end of the pole,
back into the boat and is attached to a floating
block through which passes the gennaker
halyard.
Page-25
Regarde à la fin l'appendice I , Diagramme 5 (Page 1-8 )
Il me semble comprendre qu'un élastique est attaché à l'arrière du tangon, passe dans la poulie à l'extrémité de tangon (5503), puis revient dans le bateau, pour passer via une poulie volante (5502) dans la drisse.
Ca ressemble a un rattrape mou de drisse de spi, le long du tangon.
Quand on sort le tangon, l'élastique se tend et rattrappe le mou de drisse en X2 via la poulie volante.
Ben, Emmanuel , Jean-Yves çà vous dit quelque chose ?
D-One , FRA-406 , Idéfix @ Cercle de Voile de Martigues
www.d-one-france.fr
www.veli-passions.fr/wiki/
Last edit: 10 years 5 months ago by Rémi P.
Please Log in or Create an account to join the conversation.
10 years 5 months ago #160031
by HugoL5000
Replied by HugoL5000 on topic Poulie en tête de tangon
Ohh, merci beaucoup!
Il y a bien un élastique qui traverse tout le bateau avec une poulie volante mais je n'ai jamais su à quoi l'attacher.
Ca nous permettra peut-être de rester sur l'eau quand on joue avec le spi
Il y a bien un élastique qui traverse tout le bateau avec une poulie volante mais je n'ai jamais su à quoi l'attacher.
Ca nous permettra peut-être de rester sur l'eau quand on joue avec le spi
Please Log in or Create an account to join the conversation.
10 years 5 months ago #160032
by HugoL5000
Replied by HugoL5000 on topic Poulie en tête de tangon
Donc apparemment, on voit en blanc l'élastique de rappel, et en jaune la drisse de spi.
J'essaye ce montage ce week-end!!
J'essaye ce montage ce week-end!!
Please Log in or Create an account to join the conversation.
10 years 5 months ago #160036
by Rémi P
D-One , FRA-406 , Idéfix @ Cercle de Voile de Martigues
www.d-one-france.fr
www.veli-passions.fr/wiki/
Replied by Rémi P on topic Poulie en tête de tangon
Ca me parait en effet être correct Hugo
PS une précision : En relisant le texte anglais, l'extrémité libre de l'élastique doit être attaché, non pas à l'extrémité arrière du tangon, comme je l'ai écris initialement, mais au "support arrière" du tangon (Ainsi la sortie du tangon tend l'élastique).
Bonne Nav
PS une précision : En relisant le texte anglais, l'extrémité libre de l'élastique doit être attaché, non pas à l'extrémité arrière du tangon, comme je l'ai écris initialement, mais au "support arrière" du tangon (Ainsi la sortie du tangon tend l'élastique).
Bonne Nav
