Coller de l'accastillage sur un sandwitch

Ca avance, ça avance ! :o
Comment et où seront fixées les échelles ?
Pour l'accastillage comment vas-tu faire ? Tu strates des contreplaques en bois sous le pont où tu ferras comme Will et Lee ?

Les echelles à l'avant sont strattées sur la cloison.
A l'arrière, elle sont strattées contre la cloison.

Pour l'accastillage, ca va être des inserts de bois.
Je vais tout de même faire un test avec de la mousse PU car ca me permettrait plus facilement de faire rentrer inserts pas de vis INOX. De cette manière là tu n'as plus de PB de montage/démontage des pièces.

Le système de Will et Lucy est ingénieux pour sa facilité de mise en oeuvre mais ne me semble pas idéal car travaille en arrachement uniquement sur la peau extérieure du pont.

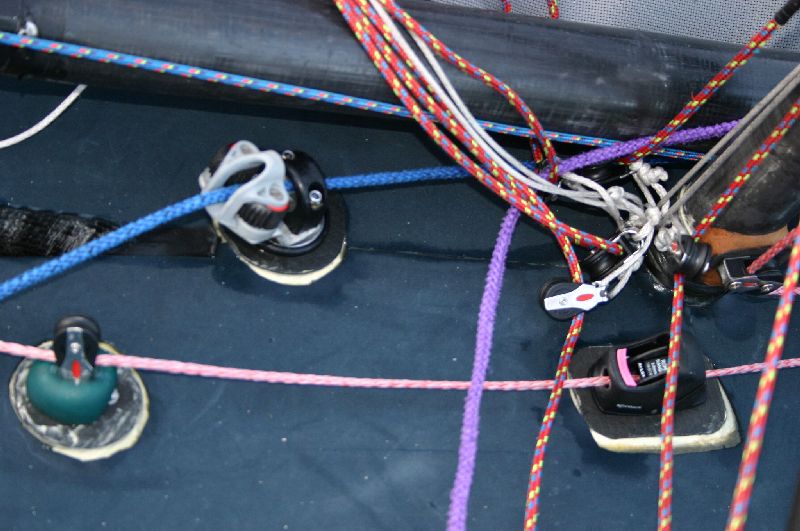

Pour ceux qui ne connaissent pas j'ai mis une photo, il s'agir de fixer l'accastillage dans un sandwitch carbone et de coller avec un joint congès le tout sur la coque.

Le système de Will et Lucy est ingénieux pour sa facilité de mise en oeuvre mais ne me semble pas idéal car travaille en arrachement uniquement sur la peau extérieure du pont.

Pour ceux qui ne connaissent pas j'ai mis une photo, il s'agir de fixer l'accastillage dans un sandwitch carbone et de coller avec un joint congès le tout sur la coque.

pour moi, les deux peaux travaillent. vu que les deux peaux sont liées par l'ame du sandwich.

pour moi, les deux peaux travaillent. vu que les deux peaux sont liées par l'ame du sandwich.

Je suis assez d'accord avec Arthur... En revanche, la photo nous prouve que cette solution n'est guère esthétique. :

Fréd.

pour moi, les deux peaux travaillent. vu que les deux peaux sont liées par l'ame du sandwich.

Oui, mais si on tire en arrachement sur la peau externe, on tire sur la liaison peau/mousse, donc sur le collage...pas vraiment fait pour, il y a risque de décollage entre la peau externe et l'ame...

Ps: un sandwich fait pour travailler en flexion

Oui, mais si on tire en arrachement sur la peau externe, on tire sur la liaison peau/mousse, donc sur le collage...pas vraiment fait pour, il y a risque de décollage entre la peau externe et l'ame...

Ps: un sandwich fait pour travailler en flexion

Je suis assez d'accord avec Lolo...

Fréd.

Bon mais, au final, on peut peut-être faire confiance à Will et Lucy, ils connaissent leur affaire ! Et on peut immaginer que les cadènes de haubans, par exemple, ne sont pas traitées de la même manière, mais traversent le sandwich, avec un renfort derrière (ou sont frappés sur un tube d'échelle...).

Fréd.

Oui, mais si on tire en arrachement sur la peau externe, on tire sur la liaison peau/mousse, donc sur le collage...pas vraiment fait pour, il y a risque de décollage entre la peau externe et l'ame...

Ps: un sandwich fait pour travailler en flexion

oui mais si on tire sur une structure traversante on risque d'abimer l'ame qui n'est pas vraiment faite pour encaisser des charges en compression, voire la peau interne...

pour la flexion, je suis bien d'accord reste que c'est pas facile de faire une liaison entre un sandwich et de l'accastillage sans provoquer de traumatisme pour le sandwich.

Ce qu'ont fait Will et Lucy, c'est fixer l'accastillage sur une plaquette monolithique, collée sur la peau externe du sandwich de pont. Suivant l'equipement, ça tire en cisaillement ou arrachement.
Avec un peu de chance (ou plutôt de bon sens), le collage de la plaquette est moins bon que celui de la peau sur la mousse, et du coup il servirait de fusible...

Leur solution est facile et rapide...j'espère qu'ils ne la regretteront pas...

tout à fait d'accord avec arthur, c'est pour ça qu'on fait classiquement alors un retour monolithique ou une insertion locale d'ame plus dense...type mousse hte densité, bois, ou podding de colle moussante dans du nida angry2;

Quelle science !

sinon un truc plus simple et rapide experimenter sur mon ancien bateau (prototype mini-transat 6.50), tu perce le trou de ta vis,par en dessous tu perce un trou d'un diametre superieure par rapport au diametre de ta vis ou boulon, il faut juste percer la peau de dessous, enlever la mousse du sandwich sans traverser la deuxieme peau, tu bouche le trou avec de la résine chargée, puis tu colle une plaque de monolytique de verre ou carbone, le top étant céleron. on attent que ça séche, on taraude au diamétre de la vis et on vis la vis avec une goutte de résine sur le pas de vis ( attention de bien mettre du démoulant sur le pas de vis pour le démontage)
au final tu économise les rondelles, les écrous, le silicone (donc du poids et de l'argent), et surtout il ya aucune fuite, plus besoin de vis parker seulement des boulons, plus simple a gerer en termes de stocks
on peut trés bien faire la meme operation sur la peau interieure comme exterieure
@ +

en faite il faut un trépan( je ne trouvais plus le mot ), une sorte de méche utilisé par les charpentiers et facilemment trouvable chez Mr Bricolage ou autres.
pour une vis de 4 mm utilisé un trépan de 12/14 mm et ainsi de suite
@+

une scie cloche ?

du coup avec ton système, l'effort est uniquement répartie sur la peau intérieur par le pad en résine chargé ?

scie cloche ça marche aussi oui.

le sandwich entier est pris par le boulon formé de la vis et du pad servant d'écrou, et comme la mousse est localement remplacée par la résine chargée, le sandwich ne va pas s'écraser.

Laurent de piriac qui lit breizhskiff et qui travaille sur des gros bateaux IMOCA, ORMA... m'a dit à ce propos :

[....]comment fixer de l'accastillage sans percer la sandwich. la façon utilisée par will me semble être très bonne. on utilise ca souvent sur les gros bateaux, mais avec une colle spéciale. pour moi vue les efforts il suffit d augmenter la surface de collage résine silicée pour laisser un film. sinon pour densifier le sandwich percer la peau extérieure et avec une clé allen retirer la mousse puis injecter de la résine chargée.

a +

J'ai séparé les sujet dans la mesure ou j'estime que celui-ci méritait sa propre autonomie.

Très instructif
