Fabrication Mat carbone

More
12 years 6 months ago #136086 by Dé-Ryv
Bonjour,
j'ai trouvé un skiff qui traînait depuis 3 ans dans mon club de voile (cap ferret) le problème c'est que le mât alu est pété juste dessous l'étage de barre de flèche!
J'ai récupérer deux tubes D 41,2 ext de 4400mm que je compte manchonner et je veux rajouter 2 UD 300g/m2 carbone et un bi-biais 300g/m2
j'ai aussi récupéré des tubes en triangle que je vais coller à l'arrière du profil pour faire la ralingue.
Ce diamètre de mat vous parait-il aberrant avec les renforts que je vais ajouter?
Le mat d'origine n'avait qu'un étage de barre de flèche (faut-il en mettre 2?). (le spi est amuré au capelage)
Si vous avez des conseils ou astuces, je prends aussi.

Merci,

Xavier.

Please Log in or Create an account to join the conversation.

More
12 years 6 months ago #136089 by flebas
Replied by flebas on topic Re: Fabrication Mat carbone
41 mm c'est trop fin pour un mât. Tu trouveras une indication des échantillonnages sur le site de SuperSpars : www.superspars.com/carbon/carbonmasts.html

Please Log in or Create an account to join the conversation.

More
12 years 6 months ago #136090 by Dé-Ryv
Replied by Dé-Ryv on topic Re: Fabrication Mat carbone
Merci,

oui en effet, je suis un peu loin du compte avec 41mm,

Je vais essayer de gonfler un peu le profil avec tout plein de fibres noires!

Please Log in or Create an account to join the conversation.

More
12 years 6 months ago #136092 by Rémi P
Replied by Rémi P on topic Re: Fabrication Mat carbone
Euhhh, tu veux manchonner deux mat de 4400, de diamètre 41 ... ce qui va faire 8m80 de mat !!!
C'est pour mettre sur quel skiff ?
Avec quelles voiles ?

En tout cas pour info, sur le B14, on a un mat de 7m20
Les 1er barres de flèches sont à 2m85
Bas Hauban capelés à 5m
Les 2eme barres de flèches sont à 5m10
Haut Hauban capelés à 6m45
Pour un diamètre de 50mm

Ceci dit attention Xavier, avec de tels bricolages, çà peut vite atteindre des sommes non négligeables (voiles ?) pour un résultat qui peut être décevant ... réfléchi, il peut être préférable d'acheter un bateau d'occaz "cohérent" avec lequel tu pourras régater ?
Pour 2500-3000€ tu as le choix (RS600, B14, L4K, 49er ...)

D-One , FRA-406 , Idéfix @ Cercle de Voile de Martigues
www.d-one-france.fr
www.veli-passions.fr/wiki/

Please Log in or Create an account to join the conversation.

More
12 years 6 months ago #136093 by Dé-Ryv
Replied by Dé-Ryv on topic Re: Fabrication Mat carbone
Le bateau a tout ce qu'il faut (voiles accastillage et tout...) manque juste le poteau, et j'ai récupérer les tubes carbone pas cher.
j'ai les 2 parties du mat alu, j'ai mesuré ça fait 8m40 (c'est vrai c'est grand!)
le bateau je sais pas ce que c'est, il mesure 5m de long et 2m50 avec les échelles repliées.
ya pas de gravure sur le tableau arrière pour m'aider sur le chantier... (ça ressemble a un proto)
le seul indice c'est un sticker Yacht club de St Lunaire!

Merci pour les mesures de haubans et barres de flèches.

Please Log in or Create an account to join the conversation.

More
12 years 6 months ago #136096 by La Marmotte
Si tu as des photos, je ne serais pas surpris que tu trouves ici un érudit ;)

geek; RS 400 970 with a purple Hull !

Please Log in or Create an account to join the conversation.

More
12 years 6 months ago #136097 by Cédric F

La Marmotte wrote: Si tu as des photos, je ne serais pas surpris que tu trouves ici un érudit ;)


je me rappelle d'une photo postée par Julien d'un skiff abandonné au club du cap ferret : il avait été impossible ici de l'identifier.

Breizh Skiff Project, YCCarnac.

Please Log in or Create an account to join the conversation.

More
12 years 6 months ago #136098 by flebas
Replied by flebas on topic Re: Fabrication Mat carbone

Dé-Ryv wrote: Merci,

oui en effet, je suis un peu loin du compte avec 41mm,

Je vais essayer de gonfler un peu le profil avec tout plein de fibres noires!

Pour avoir une inertie équivalente à celle d'un tube de 60x2, tu vas être obligé de rajouter 2 à 3 mm d'épaisseur de fibre, je ne te raconte pas le boulot et le coût, pour un résultat aléatoire et en tout cas très lourd.
Regarde si tu ne peux pas manchonner le mat alu existant. Sinon peut-être adapter un mât de 49er, on ne doit pas être très loin en longueur.

Please Log in or Create an account to join the conversation.

More
12 years 6 months ago #136099 by Fréd
Replied by Fréd on topic Re: Fabrication Mat carbone
Dans mes souvenirs, il avait un poteau télégraphique en guise de mât (genre cata...). :o
Pour le reste, la partie qui se trouve sur le mât et qui reçoit la ralingue de la GV se nomme la gorge. ;rolleyes;
Tiens-nous au courant des suites de ton projet. thumbsup;

Fréd
Le nouveau Croc' est arrivé, vraiment heureux de retrouver tout le monde sur l'eau !

Please Log in or Create an account to join the conversation.

More
12 years 6 months ago #136100 by Dé-Ryv
Replied by Dé-Ryv on topic Re: Fabrication Mat carbone
Milles excuses pour mes lacunes de vocabulaire.
Le mat précédent avait une section normale pour un dériveur (pas si gros que ça)
Je me suis débrouiller pour obtenir la matière première, et je vais faire ça sous vide pour alléger.

Je vais prendre des photos ce week-end du restant de mat et du bateau.

Merci pour votre aide, je vous tiens informer de l'avancement du tube.

Please Log in or Create an account to join the conversation.

More
12 years 6 months ago #136101 by Sco
Replied by Sco on topic Re: Fabrication Mat carbone

Cédric F wrote:

La Marmotte wrote: Si tu as des photos, je ne serais pas surpris que tu trouves ici un érudit ;)


je me rappelle d'une photo postée par Julien d'un skiff abandonné au club du cap ferret : il avait été impossible ici de l'identifier.


Je l'ai vu effectivement sur le bassin, c'est un OSNI

Please Log in or Create an account to join the conversation.

More
12 years 6 months ago #136102 by azerty
Replied by azerty on topic Re: Fabrication Mat carbone

Rémi P wrote:
En tout cas pour info, sur le B14, on a un mat de 7m20 ...)


Quand as tu mesuré ton mat de B14 ?
;rolleyes; ;evil; :-/ :D 8) :P

______________________________________________

Ce message s’auto-détruira dans quelques minutes

Please Log in or Create an account to join the conversation.

More
12 years 6 months ago - 12 years 6 months ago #136106 by Rémi P
Replied by Rémi P on topic Re: Fabrication Mat carbone
??? :-/ ;angry; ;angry; ;angry; ;angry;

6m55 chez moi effectivement ...
;embarassed; :_( :_( :_( :_(

D-One , FRA-406 , Idéfix @ Cercle de Voile de Martigues
www.d-one-france.fr
www.veli-passions.fr/wiki/
Last edit: 12 years 6 months ago by Rémi P.

Please Log in or Create an account to join the conversation.

More
12 years 5 months ago #136193 by Dé-Ryv
Replied by Dé-Ryv on topic Re: Fabrication Mat carbone
Bonsoir,

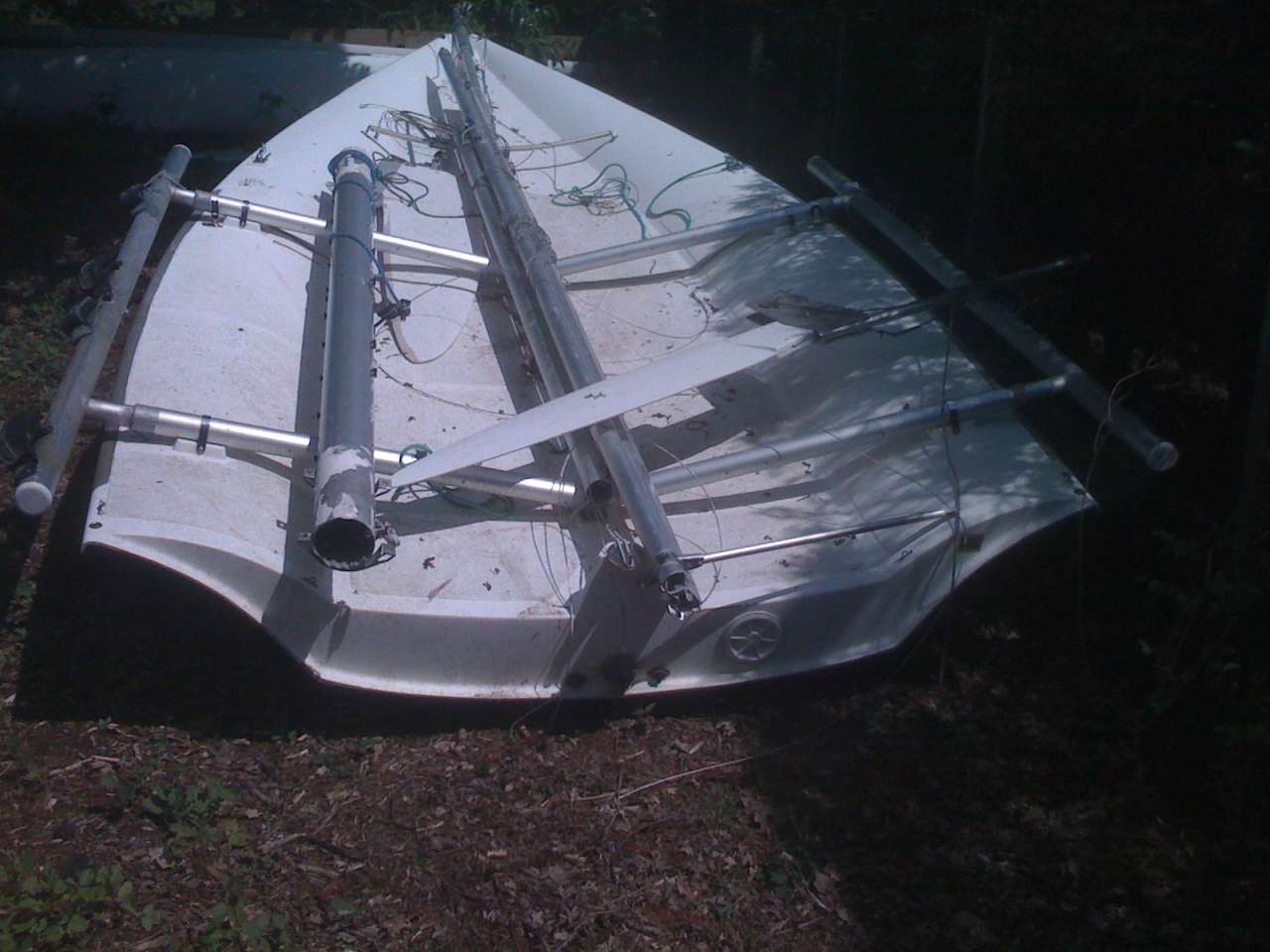

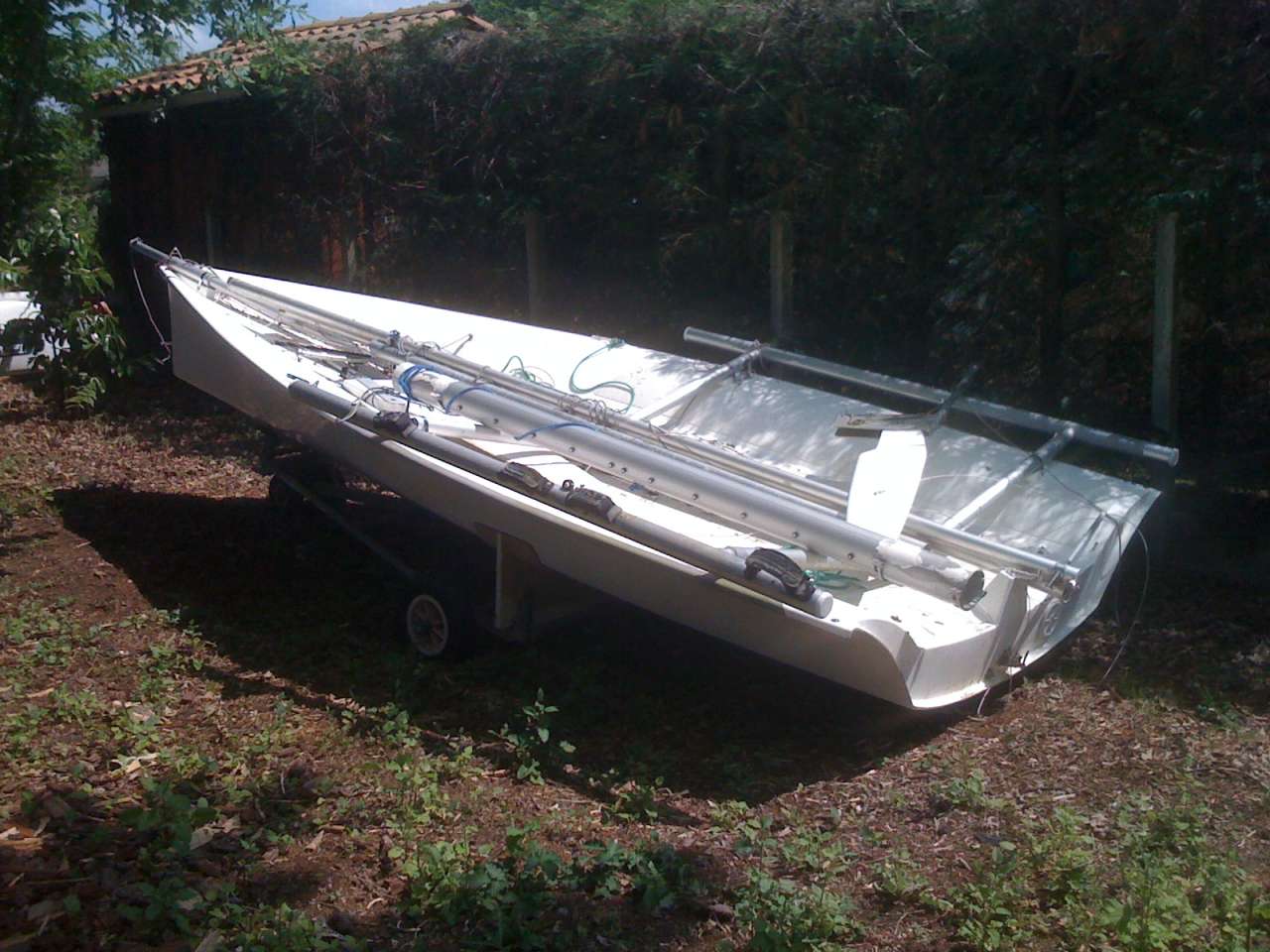

j'ai pris quelques photos du bateau,

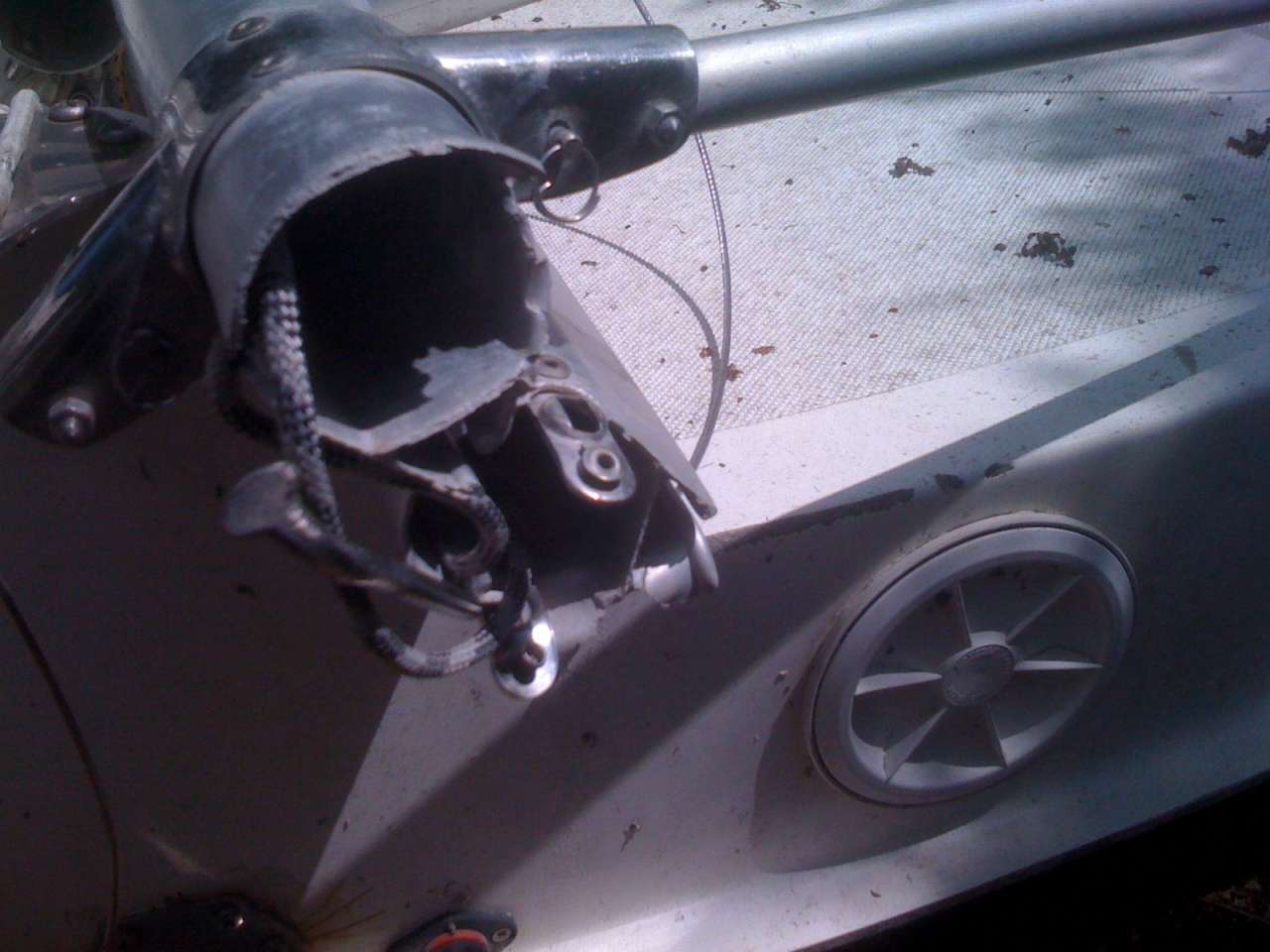

et une du défunt mât


voilà si ça évoque quelque chose à quelqu'un...

et j'ai attaqué la fabrication du nouveau mât.
à suivre.
Attachments:

Please Log in or Create an account to join the conversation.

More
12 years 5 months ago #136634 by Cédric F

Dé-Ryv wrote: Bonsoir,

j'ai pris quelques photos du bateau,





et une du défunt mât


voilà si ça évoque quelque chose à quelqu'un...

et j'ai attaqué la fabrication du nouveau mât.
à suivre.


C'est bien le skiff mystère dont nous avait parlé Julien il y a quelques années. Personne n'a résolu la provenance de ce bateau ni son origine. Cela restera un mystère !

Breizh Skiff Project, YCCarnac.
