Bout dehors Cherub

Bonjour à tous,

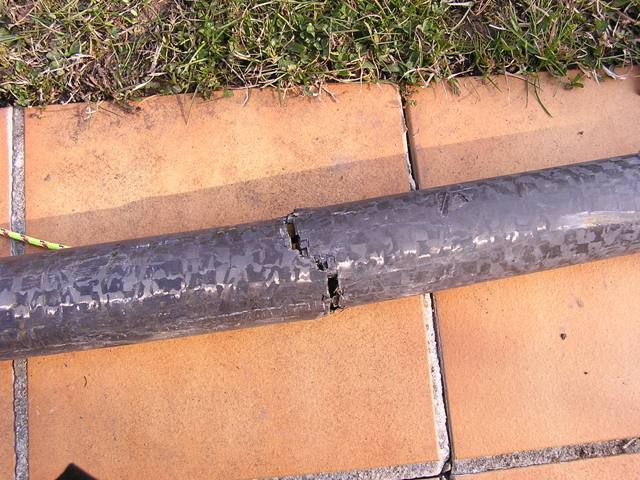

Cet été mon équipier a brisé mon bout dehors à 80 cm de l'arrière:

Il mesurait 3 m, soit 2,4 hors du bateau, car j'ai un manchon de 60 cm.
Avant de me lancer dans une réparation, je voudrais savoir qu'est-ce qui détermine la longueur d'un bout dehors?

Ah ça! les équipiers! Quels boulets!

Personne pour répondre à ma question? :_(

La taille du spi...
La jauge te dit elle que le bout dehors doit rentrer dans la bateau en pouvant dépasser de 700 mm de la verticale de l'étrave: donc tu vois pas de limite de ce côté là!!!!

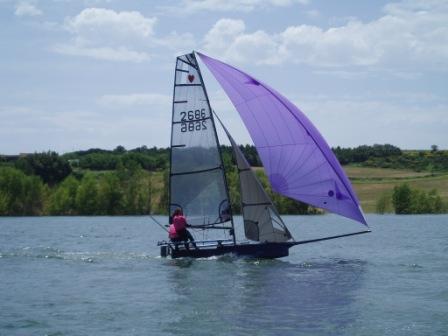

ton spi jaune est un spi de rs800 , il te faut donc un grand bout dehors
le mien non plus n'a pas résisté et je l'ai réparé avec un manchon et des strat: le poid est depuis sympa............. Mais c'est pas grave il sert de gueuse pour arriver au poids de jauge!!!

La jauge déjà En cherub, de mémoire, en position rétractée il ne doit pas être à moins de 50cm du tableau arrière et ne pas dépasser de plus de 50cm de l'étrave...en gros il ne peut pas faire plus de 12 pieds

Ensuite, ton spi, dans ses dimensions et triangulation est déterminant. 2 cas de figures: soit tu souhaites conserver ton spi actuel et là tout modification de longueur a un impact sur la tension du guindant et l'angle de tire de l'écoute ; soit tu pars sur un nouveau spi et là c'est plus la liberté!

Plus un bout dehors est long et plus le spi est dégagé du foc, donc plus tu descends facilement j'aurai tendance à dire, il est également plus facile à empanner (moins de longueurs d'écoute à brasser) enfin ça ne change plus grand chose à partir du moment où le point d'écoute est en position bordée au niveau de l'étai.
Autre point: plus il grand, plus le spi est avancé, plus tu peux avoir un design de spi avec un point d'écoute haut (sans avoir besoin de coller des renvois d'écoute à l'arrière du canote) donc plus de visibilité.

Perso j'aime bien quand les poulies winch sont au niveau des cadènes de haubans (ça limite les longueurs qui traines dans le cockpit ou dans l'eau), et le point d'écoute "normalement" au niveau de l'étai (pour la facilité d'empannage)

Merci Thomas thumbsup; !
thomas écrit:

ton spi jaune est un spi de rs800 , il te faut donc un grand bout dehors.

OK mais quelle longueur? Celle du bout dehors du RS 800?

Sinon, j'ai l'ancien bout dehors qui fait 3,17 m, et qui est beaucoup plus lourd car réparé pour le même problème.

Enfin, pour l'instant, je ne me suis servi que de l'ancien spi (noir et vert). Il doit être aux cotes 1992. Par conséquent, la longueur du bout dehors doit être plus courte?

si tu n'utilise que le petit tu peux réduire la lg à 2,15 m

taille du petit bout dehors de Halo Jones(j'ai régaté avec ce spi et ton bateau est identique)

thomas écrit:

si tu n'utilise que le petit tu peux réduire la lg à 2,15 m

Effectivement, pour l'instant, j'apprends à maîtriser la bête.
Je vais donc couper proprement au niveau de la partie cassée. Cela me fera un bout dehors de 2,20 m.
En revanche, il faudra que je règle le dispositif d'envoi spi-bout dehors.

Merci Lolo, je tenterai aussi avec l'ancien bout dehors de 3,17 m. Mes poulies winch sont juste derrière les cadènes.

normalement tu as juste un noeud(boule) à déplacer

thomas écrit:

normalement tu as juste un noeud(boule) à déplacer

Lequel?
En fait, je n'ai pas encore complètement saisi comment se règle ce dispositif.
J'arrive à envoyer mais j'ai des soucis pour ramener le bout dehors.
Je me demande si ce n'est pas parce que j'utilise le petit spi avec un dispositif dimensionné pour le spi RS800. En outre, je n'ai pas vérifié mais il me semble que la longueur entre le point de drisse et le point d'amure (le guindant?) n'est pas la même pour les 2 spis.

petit schema thumbsup; thumbsup; thumbsup;

thumbsup;

le noeud à déplacer est niveau du X sur le bout orange:
si le tangon est court le nœud est par là, si tu as un tangon plus grand le nœud est dans le fond du bateau vers l'arrière

le seul truc important c'est la buté de sorti de tangon, car les 2 spi sont en tête

si j'avais eu ce schéma plus tôt j'aurais moins galérer lorsque j'ai gréé pour la première fois mon bateau! thumbsup;

Merci Thomas, j'avais déjà le schéma mais pas les explications.
thomas écrit:

le seul truc important c'est la buté de sorti de tangon, car les 2 spi sont en tête

Je ne comprends pas vraiment. ???
Cette butée, c'est le noeud qui en fait office?
Spi en tête veut dire que le point de drisse doit être au sommet du mât?
Mais si le guindant du petit spi est plus court que le grand et que je veux mettre un grand bout dehors, je ne pourrai pas mettre le point de drisse en tête de mat.

Enfin, l'avaleur étant à bâbord du bout dehors et le spi bordé à babord, le bout de drisse attaché au centre du spi doit-il passer devant la voile puis rentrer par l'orifice avant d'être attaché? (Pas évident à expliquer)

Cette butée, c'est le noeud qui en fait office? oui

C'est la longueur du guindant du spi qui détermine de combien doit sortir le tangon(le spi est tjs hissé à fond)
tu ne peux pas sortir entièrement le grand tangon avec le petit spi hissé!!!!!!!!!

Guidant de ton spi jaune = 8,26
Guindant du petit= 7,49
Donc la seule variable est la lg du tangon =réglage de la buté avec le noeud

thomas écrit:

C'est la longueur du guindant du spi qui détermine de combien doit sortir le tangon(le spi est tjs hissé à fond)
tu ne peux pas sortir entièrement le grand tangon avec le petit spi hissé!!!!!!!!!

ok! Je comprends! C'est bien dommage!

Donc la seule variable est la lg du tangon =réglage de la buté avec le noeud

Ce noeud, et donc ce bout, est-il si nécessaire? Car cet été, avec le petit spi et le grand tangon, ce dernier ne sortait que la longueur nécessaire.
A moins que ce bout serve à rentrer le tangon? En effet, cet été, je n'arrivai jamais à rentrer le spi et le tangon correctement sans que mon équipier s'allonge pour ramasser le reste de spi. En outre, le tangon ne rentrait pas complètement.

le tangon ne rentre pas entièrement , on a le droit de le laisser dépasser de 400 mm

en effet si le tout se coince on peut tirer(le barreur) sur ce bout ;vu que tu n'a pas de chaussette c'est normal que l'équiper aille tirer sur le spi mais ce n'est pas plus compliqué.............

thomas écrit:

en effet si le tout se coince on peut tirer(le barreur) sur ce bout ;vu que tu n'a pas de chaussette c'est normal que l'équiper aille tirer sur le spi mais ce n'est pas plus compliqué.............

Donc, le tangon devrait rentrer sans problème uniquement en tirant sur le spi que l'on aura rentré au préalable?

Pour résumer, le bout sert tout d'abord de dispositif d'arrêt que l'on pourrait tout fait remplacer par une butée à l'arrière du tangon. Cependant, l'avantage du bout est de pouvoir rentrer le tangon en cas de problème.

Si je mets un tangon plus grand (grand spi), il me suffit juste de rallonger la longueur du bout?
Enfin, quelque soit le tangon, si la barreur doit pouvoir agir sur le bout, il faudrait mieux qu'il soit à la portée de sa main?
